Воздухораздающие блоки для «чистых помещений» ВБД, ВБП-М, ВБС-М, ВБВ

«Чистым помещением» называется помещение, в котором контролируется концентрация взвешенных в воздухе частиц, построенное и используемое так, чтобы свести к минимуму поступление, выделение и удержание частиц внутри помещения и позволяющее, по мере необходимости, контролировать другие параметры, например, температуру, влажность и давление (ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха»).

Для обеспечения функционирования «чистых помещений» используются специальные воздухораздающие блоки (ВБ) с фильтрами высокой эффективности. Эти воздухораздающие блоки предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).

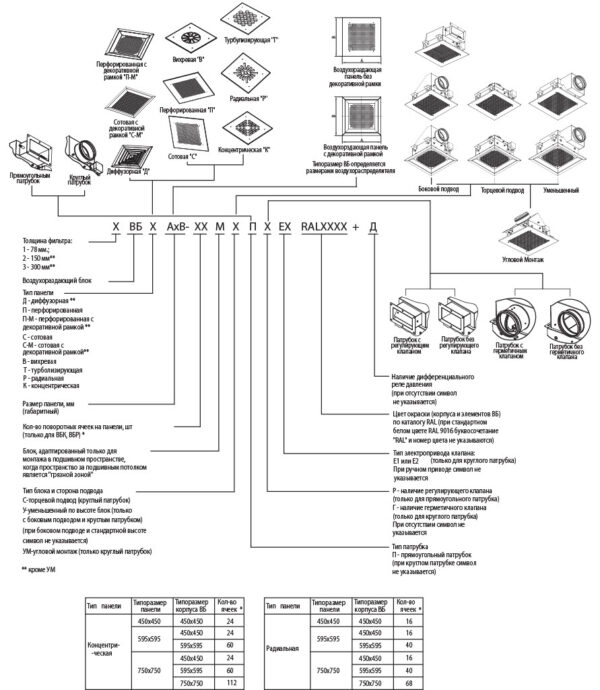

Воздухораздающие блоки различаются по следующим признакам:
-тип воздухораздающих панелей и, соответственно, вид формируемой воздушной струи;
-типоразмер воздухораздающих блоков;
-класс очистки фильтра и его толщина;
-прямоугольный или круглый подводящий патрубок;
-различные конструкции корпуса (боковой или торцевой подвод, уменьшенная высота, угловой монтаж);
-возможность установки на подводящий патрубок герметичного клапана;
-возможность установки регулирующего клапана с ручным или электрическим приводом;
-модернизированная серия ВБ, которая адаптирована для монтажа в подшивном пространстве, когда пространство за подшивным потолком является «грязной зоной» (в соответствии с нормами GMP).

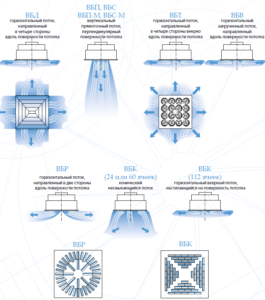

В зависимости от типа воздухораздающей панели возможно осуществление двух способов подачи приточного воздуха:
– неоднонаправленный («турбулентный») поток воздуха;
– однонаправленный («ламинарный»)поток воздуха.

При неоднонаправленном потоке воздух следует подавать через воздухораздающие блоки с фильтрами высокой эффективности, установленные в потолке или в верхней зоне стены. Потоки воздуха распространяются в различных направлениях и являются турбулентными. Происходит смешение приточного воздуха с воздухом помещения, содержащего загрязнения, выделяемые персоналом и оборудованием. Потолочный блок следует располагать над зоной, которая должна быть защищена от загрязнений.

Неоднонаправленный поток обеспечивают: вихревые воздухораздающие блоки ВБВ; турбулизирующие воздухораздающие блоки ВБТ; радиальные воздухораздающие блоки ВБР; концентрические воздухораздающие блоки ВБК; диффузорные воздухораздающие блоки ВБД.

В помещениях с однонаправленным воздушным потоком движение воздуха идёт в одном направлении, вертикальном или горизонтальном, с равномерной скоростью V = 0,3…0,5 м/с и сводит к минимуму распространение аэрозольных загрязнений. Находящееся в помещении оборудование, перемещающийся персонал являются препятствием на пути движения воздуха, в связи с чем вокруг них создаются участки с турбулентным движением воздуха, восстановление которого возможно поддержанием скорости воздуха в требуемых пределах.

Однонаправленный воздушный поток обеспечивают: перфорированные воздухораздающие блоки ВБП, ВБП – М; сотовые воздухораздающие блоки ВБС и ВБС – М.

Изготавливается четыре типоразмера ВБ: 450х450, 595х595, 750х750 и 750х450 мм. Все ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно.

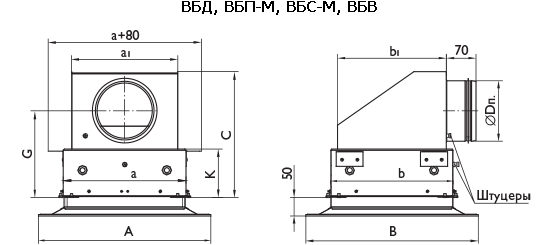

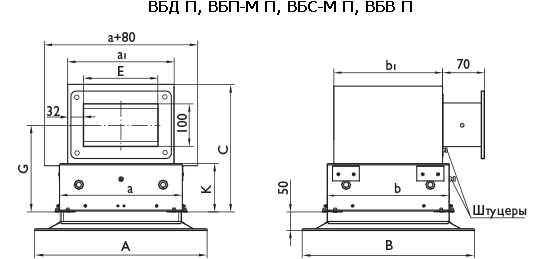

Воздухораздающий блок состоит из герметичного стального сварного корпуса и воздухораздающей лицевой панели. Подводящий патрубок может быть круглого или прямоугольного сечения с боковым или торцевым подводом. ВБ может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке. При необходимости в подводящей магистрали перед ВБ может быть установлен герметичный запорный клапан. Клапана могут иметь как ручной, так и электропривод.

Воздухораздающий модернизированный блок ВБ адаптирован к конструкции несущего каркаса потолочной ячейки «чистых помещений» и препятствует эжектированию воздуха из запотолочного пространства. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счёт плотности соединения корпуса ВБ и потолочных ограждающих конструкций в соответствии с нормами GMP.

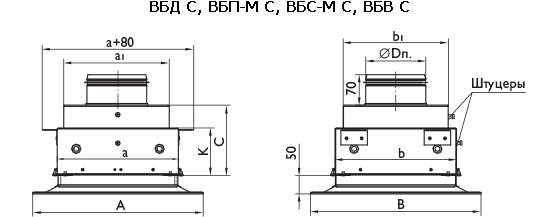

Воздухораздающий блок уменьшенной высоты (ВБ – У) состоит из герметичного стального сварного корпуса с предварительной камерой, на которой установлен подводящий патрубок круглого сечения (ВБ с уменьшенной высотой выпускаются только с боковым расположением патрубка) и воздухораздающей лицевой панели. Такая конструкция позволяет снизить монтажную высоту воздухораздающего блока.

Воздухораздающий блок для углового монтажа (ВБ – УМ) состоит из герметичного стального сварного корпуса с подводящим патрубком круглого сечения. Патрубок расположен под углом 450 относительно лицевой панели, что позволяет монтировать блок в углу помещения (в месте стыка стены и потолка) при этом воздухораздающая панель будет расположена под углом 450 к полу помещения. ВБ для углового монтажа изготавливаются только для высот фильтров 78 мм и для всех панелей, кроме диффузорной «Д».

Конструкция воздухораздающего блока обеспечивает доступ к кассетному фильтру и его замену путём снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечки воздуха из области «грязного» воздуха, находящегося до фильтра, в помещение, минуя фильтр.

Монтаж изделий – настенный или потолочный, как правило, в подшивном пространстве. Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса. Крепление корпуса ВБ для углового монтажа к поверхности стены и потолка осуществляется посредством входящих в комплект поставки специальных кронштейнов. Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.

Все наружные и внутренние поверхности воздухораздающего блока окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL.
