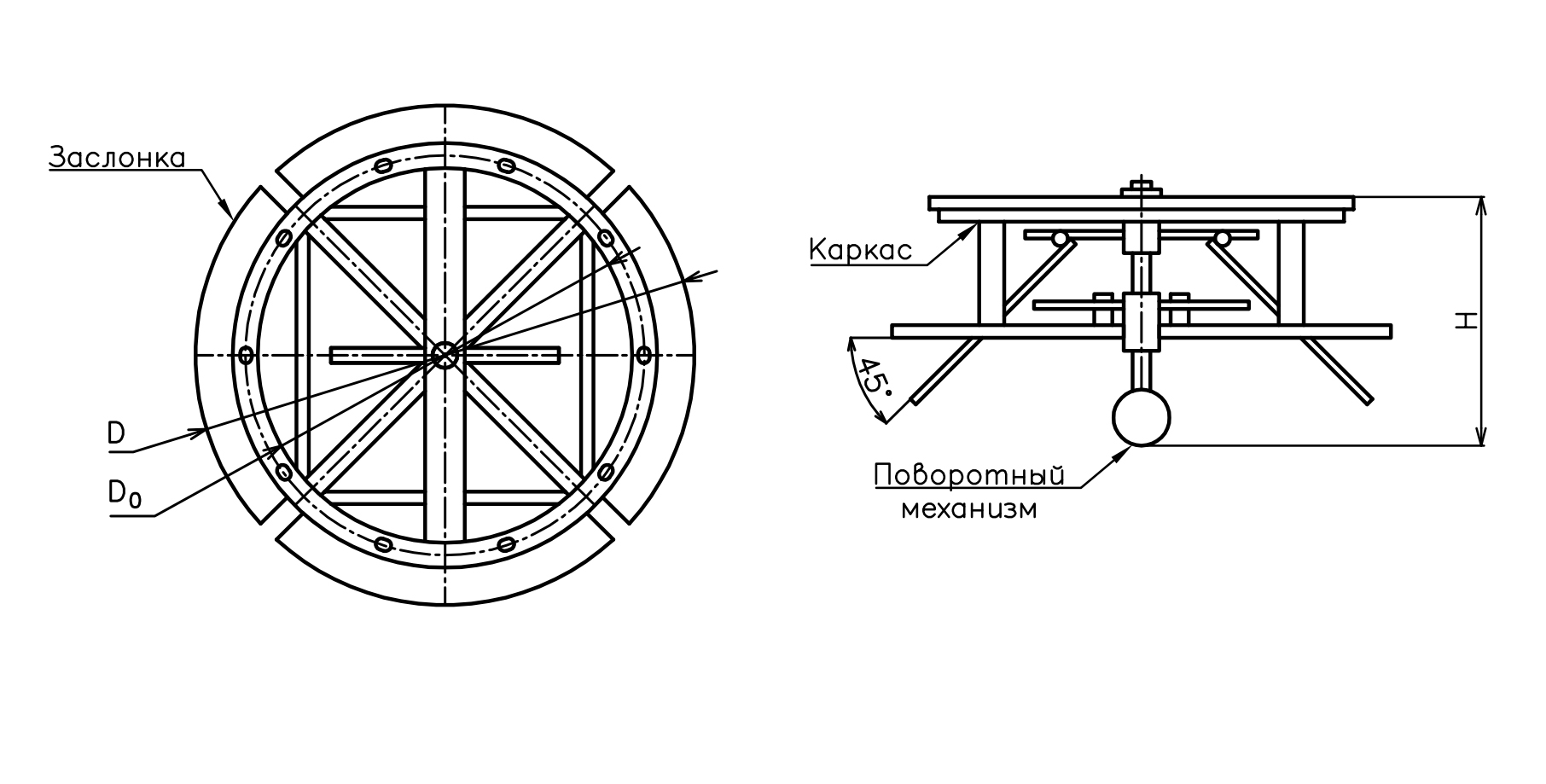

Воздухораспределитель типа ВР является устройством плафонного типа и предназначен для подачи воздуха в верхнюю зону помещений. Воздухораспределитель состоит из каркаса, поворотных заслонок и механизма поворота. Регулирование направления струи производится в пределах 45° по установленным и закрепленным при первичной наладке упорам. Для обслуживания воздухораспределителя с пола помещения предусмотрена специальная штанга с крюком. Изменение угла наклона заслонок от горизонтального положения позволяет изменить вид приточной струи (от верхней до смыкающейся ассимметричной). Рекомендуемая высота установки – от 3 до 10м.
Обозначение и основные параметры воздухораспределителей
|
Тип воздухораспределителей |
Расход воздуха, м3/час |
Коэффициент местного сопротивления |
Размеры, мм |
Масса, кг |
||
|---|---|---|---|---|---|---|
| D0 | D | Н | ||||
| ВР 2,5 | 710-2120 |
1,5 – 1,7 (2,1) |
250 | 325 | 180 | 2,5 |
| ВР 3 | 1120-3360 | 315 | 410 | 193 | 3,3 | |
| ВР 5 | 2820-8470 | 500 | 650 | 265 | 6,1 | |
| ВР 7 | 5700-17100 | 710 | 923 | 325 | 7,1 | |
| ВР 10 | 11300-33910 | 1000 | 1300 | 397 | 16,5 | |
| ВР 14 | 22180-66530 | 1400 | 1820 | 495 | 20,0 | |
