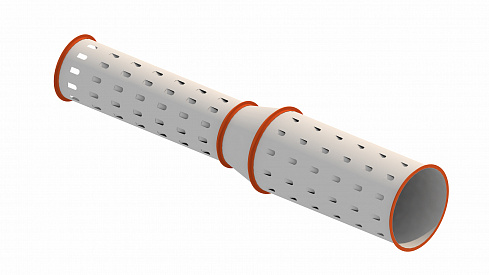

Воздухораспределители типа ВПК предназначены для применения в системах вентиляции, кондиционирования воздуха и воздушного отопления помещений для подачи приточного воздуха преимущественно в рабочую зону с высоты до 6м, а так же в верхнюю зону. Их применение рекомендуется при значительных кратностях воздухообмена в помещениях, в которых не предусматривается устройство технических подшивных потолков. Воздухораспределители ВПК имеют три конструктивных исполнения, включающих 18 размеров. Воздуховыпускные отверстия имеют 2пост оянный размер (F=0,00087м2 ). В воздухораспределителях типа ВПК1и ВПК2 отверстия размещаются на нижней поверхности воздуховода, а в ВПК3 – по всей поверхности. Характерной особенностью воздухораспределителей является постоянство расстояния между рядами отверстий по ширине воздухораспределителя. Расстояние между отверстиями по длине также сохраняется постоянными и равными: в воздухораспределителях ВПК1 L=150мм, в воздухораспределителях ВПК2 и ВПК3 L=100мм. Количество рядов отверстий уменьшается к концу воздухораспределителя в соответствии с уменьшением диаметра воздухораспределителя. Нормальное к оси воздухораспределителя направление выпуска воздуха из отверстий обеспечивается за счет отгиба лепестков отверстий внутрь воздухораспределителей у передней стенки отверстия 0(с читая по движению воздуха) под углом 120°
| Обозначение воздухораспределителя | Начальный диаметр Д0, мм | Длина воздухораспределителя L, м | Коэффициент местного сопротивления | Пропускная способность воздухораспределителя, м3/ч |
|---|---|---|---|---|
| ВПК1.00.000-06 | 500 | 7,692 | 1,8 | 2820-8450 |
| ВПК1.00.000-05 | 630 | 12,910 | 1,7 | 4460-13400 |
| ВПК1.00.000-04 | 630 | 15,384 | 1,5 | 4460-13400 |
| ВПК1.00.000-03 | 710 | 18,128 | 1,6 | 5680-17000 |
| ВПК1.00.000-02 | 710 | 20,602 | 1,5 | 5680-17000 |
| ВПК1.00.000-01 | 800 | 23,346 | 1,6 | 7200-21600 |
| ВПК1.00.000 | 800 | 25,820 | 1,5 | 7200-21600 |
| ВПК2.00.000-06 | 1000 | 7,840 | 2,2 | 11200-33600 |
| ВПК2.00.000-05 | 1000 | 10,320 | 1,8 | 11200-33600 |
| ВПК2.00.000-04 | 1250 | 15,880 | 1,8 | 17600-52700 |
| ВПК2.00.000-03 | 1400 | 18,630 | 1,9 | 22000-66000 |
| ВПК2.00.000-02 | 1400 | 21,110 | 1,8 | 22000-66000 |
| ВПК2.00.000-01 | 1600 | 23,990 | 1,9 | 28800-86400 |
| ВПК2.00.000 | 1600 | 26,470 | 1,8 | 28800-86400 |
| ВПК3.00.000-03 | 1000 | 5,360 | 1,9 | 11200-33600 |
| ВПК3.00.000-02 | 1250 | 8,440 | 1,9 | 17600-52700 |
| ВПК3.00.000-01 | 1400 | 11,190 | 1,8 | 22000-66000 |
| ВПК3.00.000 | 1600 | 14,070 | 1,8 | 28800-86400 |
КОМПЛЕКТАЦИЯ ВОЗДХОРАСПРЕДЕЛИТЕЛЕЙ ВПК ПЕРФОРИРОВАННЫМИ ВОЗДУХОВОДАМИ
| Д, мм | Обозначение воздухораспределителя. Число секций указанного диаметра, шт. | ||||||
|---|---|---|---|---|---|---|---|
| ВПК1.00.000 | ВПК1.00.000 | ВПК1.00.000 | ВПК1.00.000 | ВПК1.00.000 | ВПК1.00.000 | ВПК1.00.000 | |
| -0,1 | -0,2 | -0,3 | -0,4 | -0,5 | -0,6 | ||
| 800 | 2 | 1 | — | — | — | — | — |
| 710 | 2 | 2 | 2 | 1 | — | — | — |
| 630 | 2 | 2 | 2 | 2 | 2 | 1 | — |
| 500 | 2 | 2 | 2 | 2 | 2 | 2 | 1 |
| 450 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Д, мм | ВПК2.00.000 | ВПК2.00.000 | ВПК2.00.000 | ВПК2.00.000 | ВПК2.00.000 | ВПК2.00.000 | ВПК2.00.000 |
| ВПК3.00.000 | ВПК3.00.000 | ВПК3.00.000 | ВПК3.00.000 | ВПК3.00.000 | ВПК3.00.000 | ВПК3.00.000 | |
| -0,1 | -0,2 | -0,3 | -0,4 | -0,5 | -0,6 | ||
| 1600 | 2/1 | 1/- | -/- | -/- | -/- | -/- | -/- |
| 1400 | 2/1 | 2/1 | 2/- | 1/- | -/- | -/- | -/- |
| 1250 | 2/1 | 2/1 | 2/1 | 2/- | 2/- | -/- | -/- |
| 1000 | 2/1 | 2/1 | 2/1 | 2/1 | 2/- | 2/- | 1/- |
| 800 | 2/1 | 2/1 | 2/1 | 2/1 | 2/- | 2/- | 2/- |
