ВПРН — настенный воздухораспределитель, идеально подходит для подачи охлажденного воздуха и обеспечивает высокую интенсивность эжекции при низкой дальнобойности струи.
-

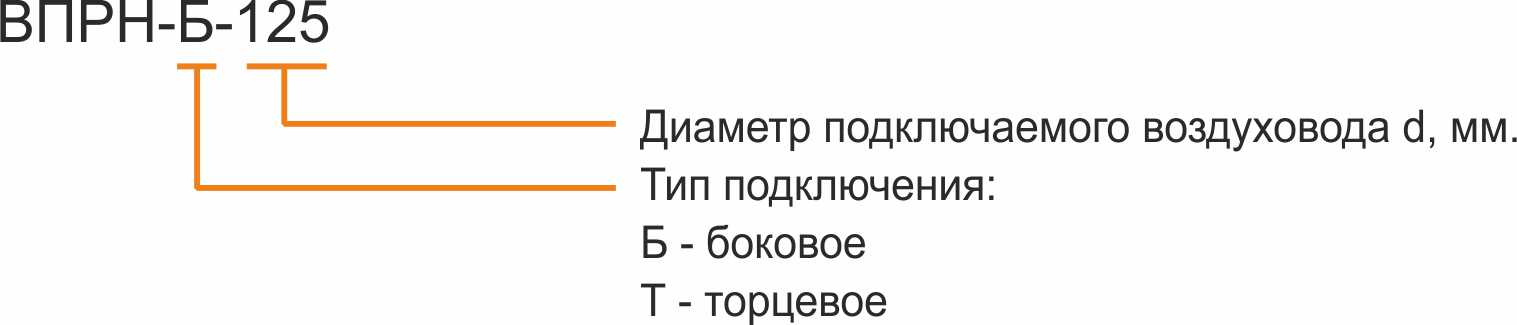

Подсоединение к ВПРН осуществляется сзади (для ВПРН-Т) или сбоку (для ВПРН-Б).
-
Каждое сопло можно повернуть в любом направлении, что обеспечивает множество вариантов распределения воздуха без изменения уровня шума, расхода воздуха и перепада давления. Закругленные края сопел обеспечивают низкий уровень шума, позволяют избежать оседания пыли и облегчают чистку.
-
Панель перфорирована и снабжена пластиковыми соплами белого цвета.
-
Диаметр сопел — 50 мм.
-
Сочетание отверстий и сопел обеспечивает высокую интенсивность эжекции воздуха.
-
Диффузор так же может применяться для вытяжного воздуха.
- Воздухораспределительная камера может быть оборудована регулирующим воздушным клапаном.
Материал: В стене должен быть выполнен проем в соответствии с таблицей размеров и чертежами.
Монтаж: Воздухораспределительная камера утапливается в стене и крепиться к проему. Передняя панель съемная.
Таблица размеров ВПРН, мм
| Типоразмер ВПРН | A | B | C | D | Размер монтажного проема | E | F | H |
|---|---|---|---|---|---|---|---|---|
| Т-100 | 400 | 149 | 227 | — | 405х155 | 444 | 199 | 15 |
| Б-100 | 400 | 149 | 283 | 208 | 405х155 | 444 | 199 | 15 |
| Т-125 | 500 | 199 | 227 | — | 505х205 | 544 | 249 | 15 |
| Б-125 | 500 | 199 | 307 | 221 | 505х205 | 544 | 249 | 15 |
| Т-160 | 500 | 199 | 227 | — | 505х205 | 544 | 249 | 15 |
| Б-160 | 500 | 199 | 339 | 221 | 505х205 | 544 | 249 | 15 |
| Т-200 | 700 | 249 | 227 | — | 705х255 | 744 | 299 | 15 |
| Б-200 | 700 | 249 | 379 | 258 | 705х255 | 744 | 299 | 15 |
Снижение уровня шума, ΔL (дБ)
|
|
Октавные полосы частот, Гц | |||||||
|---|---|---|---|---|---|---|---|---|
| ВПРН | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k |
| Т-100 | 21 | 17 | 12 | 9 | 1 | 1 | 3 | 6 |
| Т-125 | 22 | 16 | 10 | 10 | 1 | 2 | 3 | 5 |
| Т-160 | 20 | 14 | 10 | 9 | 1 | 2 | 3 | 5 |
| Т-200 | 20 | 12 | 7 | 6 | 1 | 2 | 3 | 5 |
| Б-100 | 21 | 17 | 12 | 8 | 3 | 4 | 4 | 5 |
| Б-125 | 21 | 16 | 11 | 6 | 3 | 3 | 4 | 5 |
| Б-160 | 19 | 14 | 11 | 7 | 4 | 3 | 3 | 4 |
| Б-200 | 19 | 11 | 8 | 5 | 4 | 2 | 4 | 5 |
