Воздухораспределитель низкоскоростной ВНМ

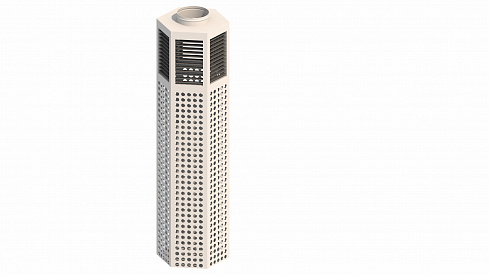

Воздухораспределитель низкоскоростной ВНМ предназначен для помещений с высокими потолками, таких как крупные магазины, промышленные предприятия, спортивные залы и т.п. Он имеет форму восьмигранной призмы. Верхняя секция воздухораспределителя оснащена ламелями округлой формы, нижняя часть имеет перфорированную съемную переднюю панель. Верхняя и нижняя секции разделены заслонкой, управляемой электроприводом (в комплект поставки не входит) или вручную. Воздухораспределитель выполнен из стального оцинкованного и перфорированного листов, окрашен в серый цвет RAL7037. Можно заказать альтернативные стандартные цвета по RAL.

Технические данные для проектирования и монтаж

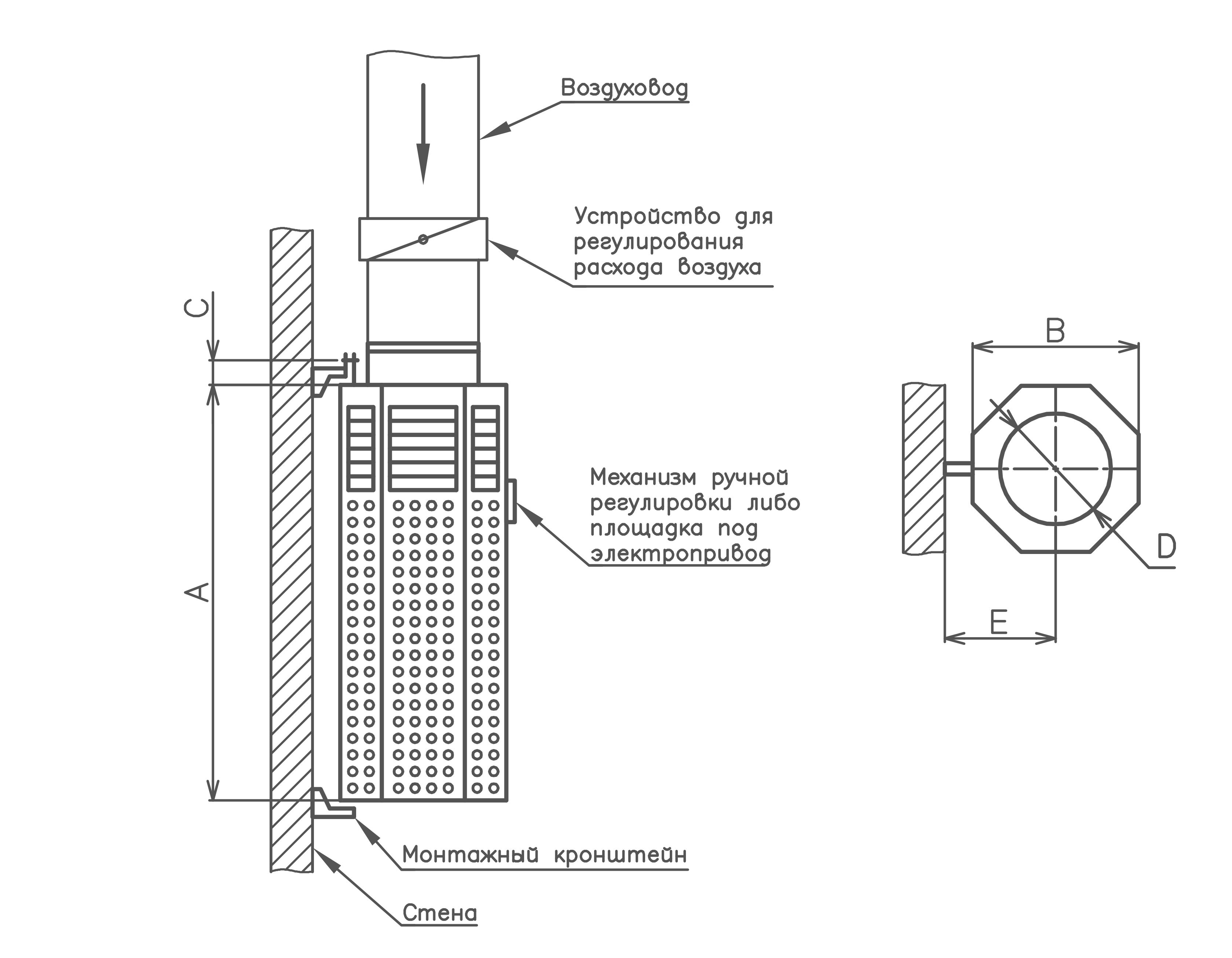

Монтаж воздухораспределителя ВНМ осуществляется при помощи кронштейнов к стене. Кронштейны входят в комплект поставки.

Наладка расхода воздуха производится устройством для регулирования расхода воздуха (заслонкой) монтируемым в воздуховод перед ВНМ (в комплект поставки не входит).

Воздухораспределитель ВНМ устанавливается на высоте 2,5 – 5 м от уровня пола до нижнего края диффузора. Высота зависит от размера диффузора, расхода воздуха и перепада температуры.

Размеры и масса ВНМ

Таблица подключений воздуховода

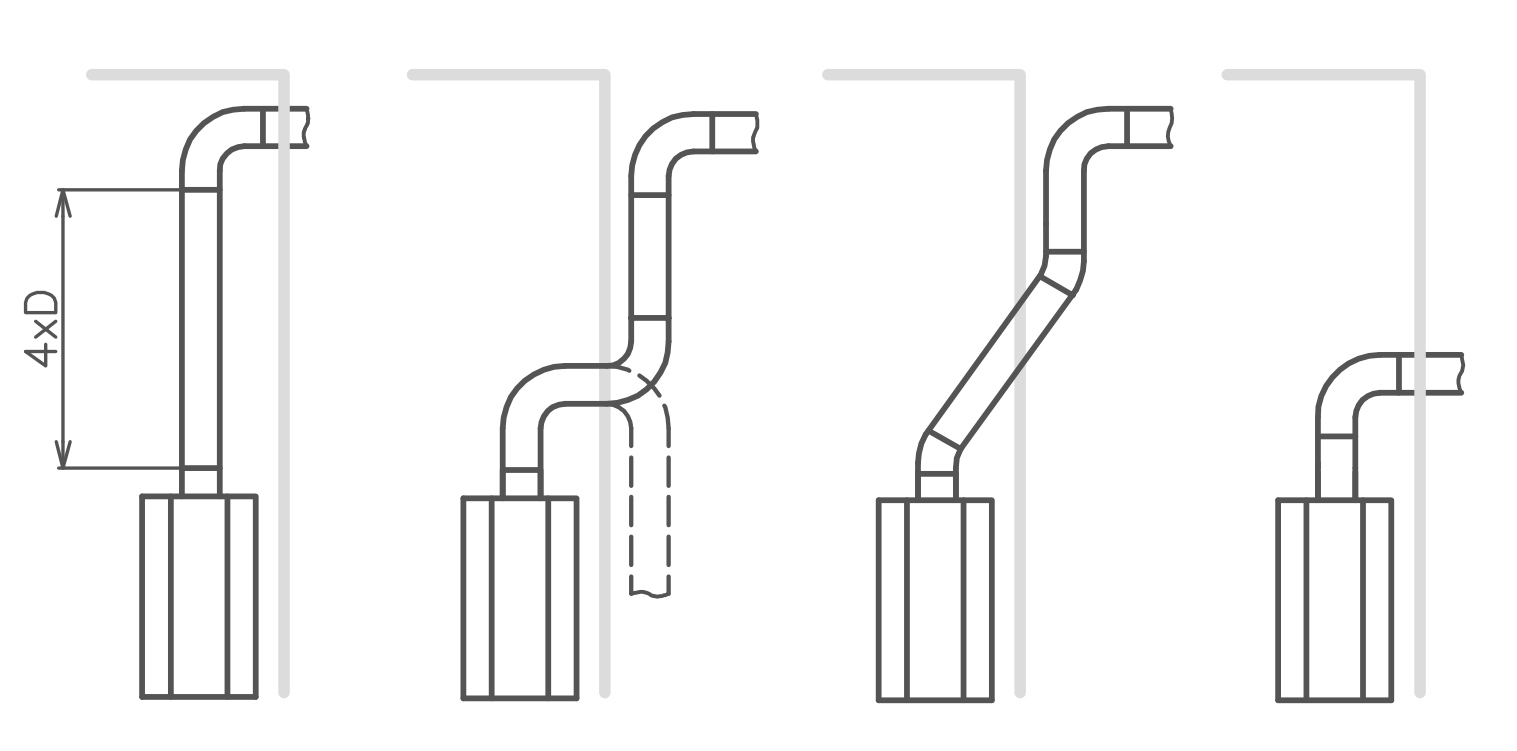

Влияние на уровень шума (дБ) разных вариантов под ключения воздуховода и разных скоростей воздуха в соединительном воздуховоде.

 Уровень шума дается в дБ(A) для помещения с эквивалентной 150 м2 площадью звукопоглощения и измерен на расстоянии 2 м от диффузора, а также при прямом, без помех, участке подключенного воздуховода.

Уровень шума

Диаграммы выбора

BНМ – Приток

Расход воздуха — Длина струи — Обогрев

• Диаграммы не используются для наладки воздухораспределителя (далее В.Р.)

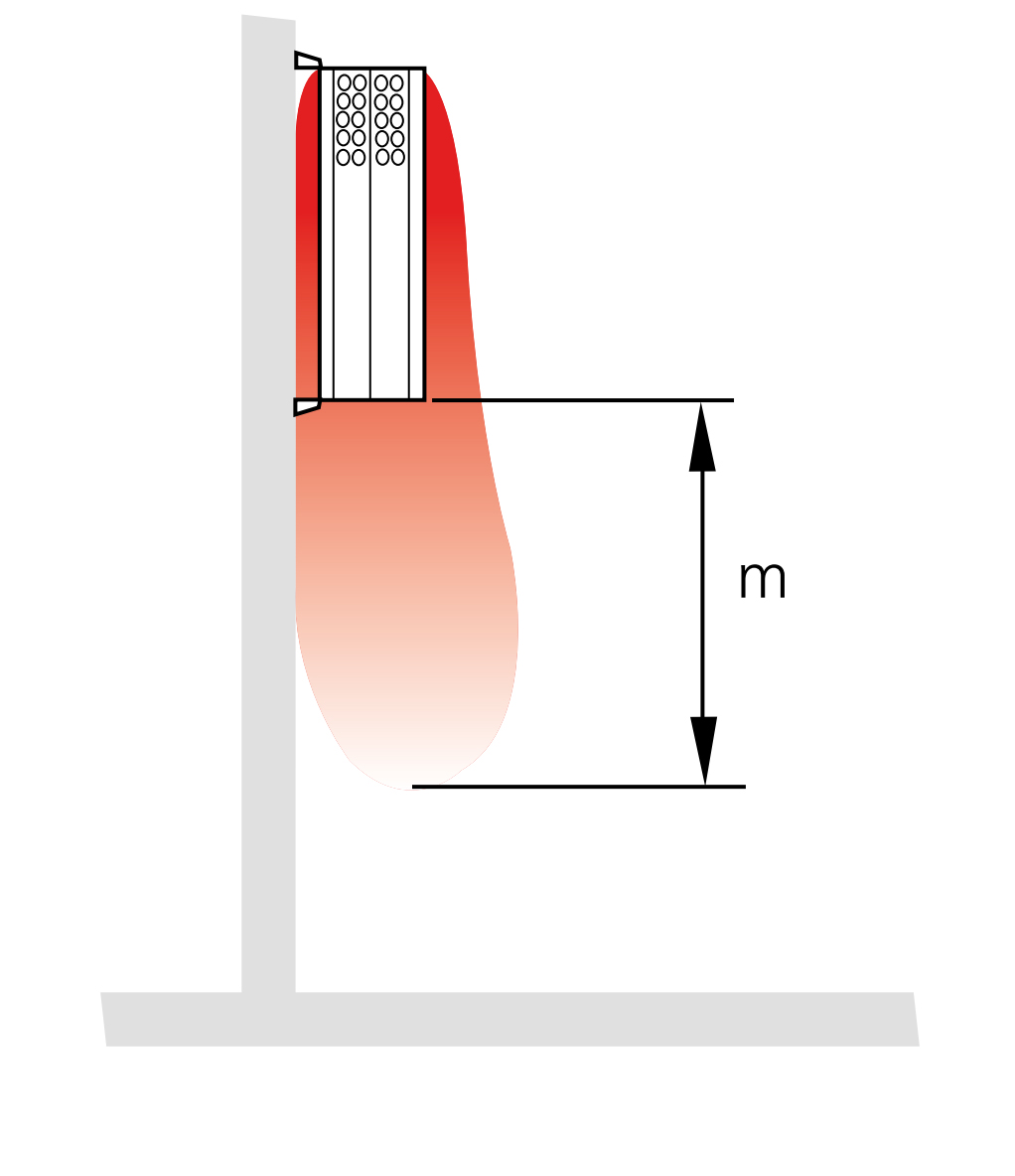

• На диаграммах представлены значения глубины проникновения воздушного потока в помещение, измеренные от нижнего края В.Р.



Пример: ВНМ 400, расход воздуха 660 л/сек, глубина проникновения вниз 3,0 м при ∆t приточного воздуха для обогрева и помещения +5 K. Если ∆t = +10 K, глубина проникновения уменьшается путем умножения на коэффициент 0,66, т. е. 3,0 м х 0,66 = 1,98 м.

ВНМ – Приток – Монтаж у стены

Расход воздуха – Рабочая зона – Охлаждение

• Диаграммы не используются для наладки В.Р.


• На диаграмме представлена рабочая зона a_0,20 и b_0,20 в зависимости от выбранных типоразмера В.Р, расхода воздуха и высоты монтажа. Рабочая зона предусматривает расстояние до границы изовелы 0,2 м/сек при заданном значении ∆Т. В данном cлучае ∆Т – это разность между температурой воздуха в помещении на расстоянии 1,2 м от пола и температурой приточного воздуха (т.е. это не разность температур приточного и вытяжного воздуха).


• Пример: Выберите высоту установки и типоразмер. BНМ 315, установленный на высоте 3,2 м обеспечит: 4-х метровую рабочую зону (a_0,20 и b_0,20 = 4 м) при расходе воздуха 240 л/с 6-ти метровую рабочую зону (a_0,20 и b_0,20 = 6 м) при расходе воздуха 360 л/с


• Для расчета другого значения рабочей зоны применяется формула: или q_x/a_0,2x= q_a0,2x /a_0,2x
  q_x /b_0,2x= q_b0,2x / b_0,2x
  *) q_x = Искомый расход воздуха




• a_0,2x*) = Искомая рабочая зона


• q_a = Расход воздуха в известной рабочей зоне


• a_0,2x*) = Известная рабочая зона


• Пример :
  450/a_0,2x*)=360/6=a_0,2x*) = 7,5 м






• Расчет для Dt –6 K производится по формуле: a_0,2x*) Dt 3 K · 1,25
  *) a_0,2x = b_0,2x

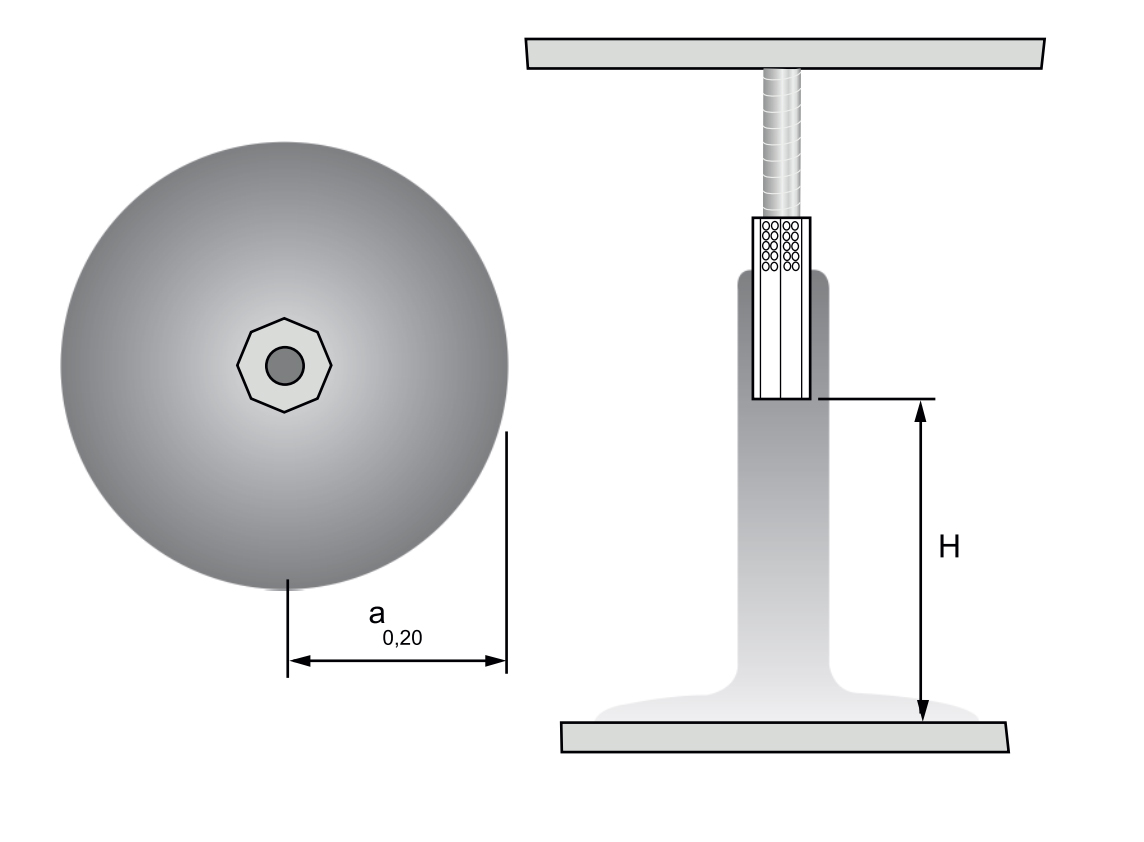

ВНМ – Приток – Подвесной монтаж

Расход воздуха – Рабочая зона – Охлаждение

• Диаграммы не используются для наладки В.Р.


• На диаграмме представлена рабочая зона a_0,20  в зависимости от выбранных типоразмера  В.Р, расхода воздуха и высоты монтажа. Рабочая зона предусматривает расстояние до границы изовелы 0,2 м/сек при заданном значении ∆Т. В данном cлучае ∆Т – это разность между температурой воздуха в помещении на расстоянии 1,2 м от пола и температурой приточного воздуха (т.е. это не разность темпера тур приточного и вытяжного воздуха).

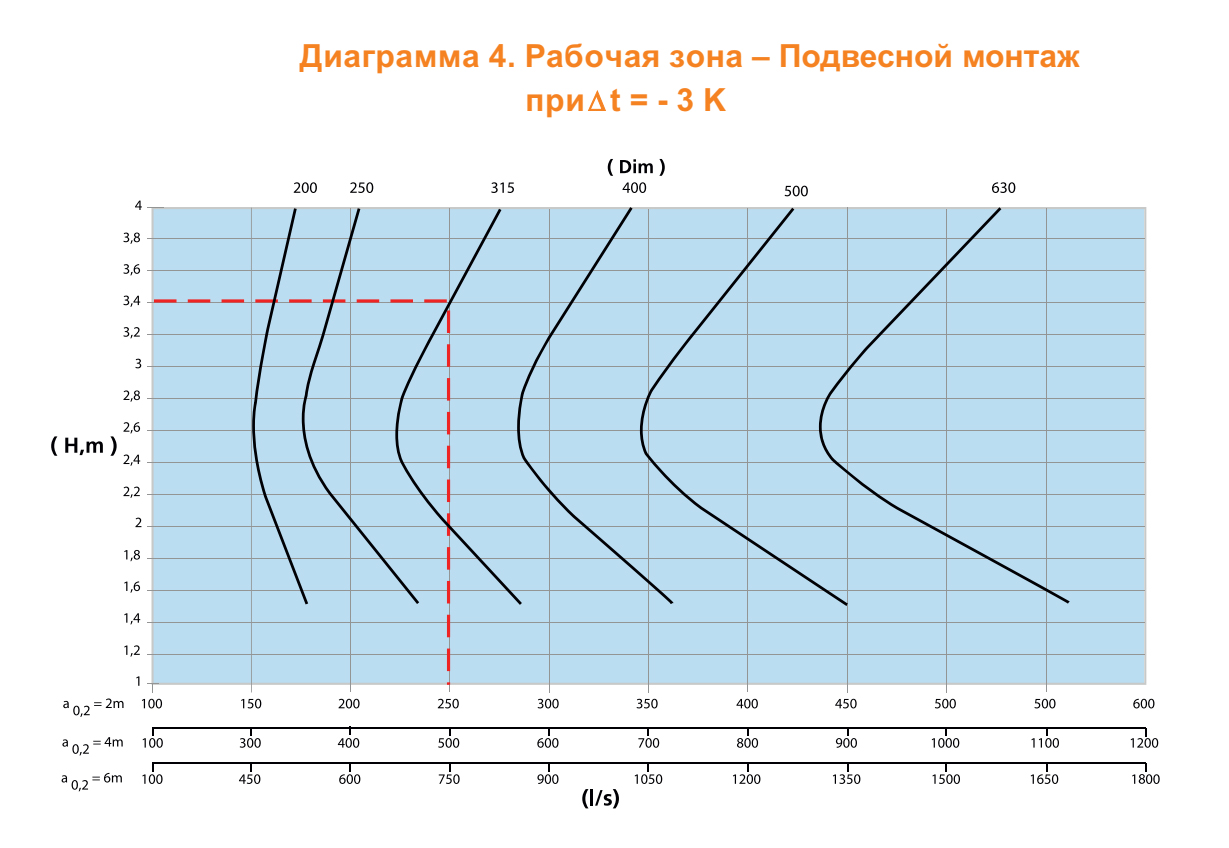

• Пример:  Выберите высоту установки и типоразмер. BНМ 315, установленный на высоте 3,4 м обеспечит:  4-х метровую рабочую зону (a_0,20 = 4 м) при расходе воздуха 500 л/с 6-ти метровую рабочую зону (a_0,20 = 6 м) при расходе воздуха 750 л/с


• Для расчета другого значения рабочей зоны действия применяется формула:
• q_x/a_0,2x= q_a0,2x /a_0,2x
• q = Искомый расход воздуха x a0,2x = Искомая рабочая зона q = Расход воздуха в известной a рабочей зоне a0,2 = Известная рабочая зона




  q_x = Искомый расход воздуха
  a_0,2x = Искомая рабочая зона
  q_a = Расход воздуха в известной  рабочей зоне
  a_0,2 = Известная рабочая зона





• Пример: 950/a_0,2x =750/6=a_0,2x=7,6 м
• Расчет для Dt –6 K производится по формуле:  a_0,2x Dt 3 K · 1,25



Диаграммы выбора – BНМ

Расход воздуха – Перепад давления – Уровень шума
