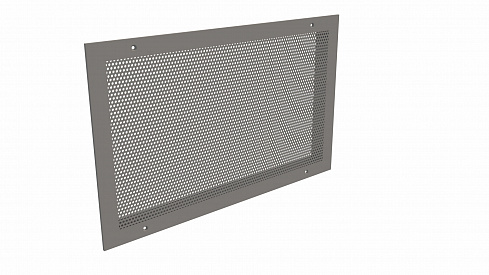

Решетки перфорированные РВС8, РВС8ПТ

Перфорированные решетки PBC8 предназначены для притока либо вытяжки воздуха системами вентиляции, кондиционирования и воздушного отопления. Также решетки можно использовать в качестве декоративных панелей, закрывающих приборы систем вентиляции и отопления. Перфорированные решетки PBC8ПТ предназначены для установки в подвесной потолок типа «Амстронг» и аналогичные для помещений различных типов и назначений.

Решетки формируют компактную струю, которая создается большим числом мелких струй, выходящих из отверстий в перфорированной панели. Такая струя имеет большую эжекцию и быстро гасится за счет взаимодействия большого числа мелких струй с воздухом помещения. Данная особенность позволяет рекомендовать перфорированные решетки для использования в сложных условиях, когда требуется быстро погасить скорость струи либо ее избыточную температуру, например, в системах кондиционирования воздуха или в помещениях с низкими потолками (в случае PC8ПТ).

Материал решеток:
PBC8 (ПТ) — сталь черная;
PBA8 (ПТ) — алюминий;
PBH8 (ПТ) — нержавеющая сталь.
Тип крепления: — открытое винтовое;
Покрытие.
Порошковое покрытие (кроме решеток из нержавеющей стали) белого цвета (RAL 9016).
Возможна окраска в любой цвет по каталогу RAL.

Масса решетки, не более:
PBC8 (ПТ) – 7,5 кг/м2;
PBА8 (ПТ) — 3,0 кг/м2;
PBН8 (ПТ) — 7,5 кг/м2
Коэфф. ж.с.
при горизонтальном положении ламелей, не менее: – 0,65;
Габаритные размеры:
Для решетки минимальные размеры монтажного PBC8 проема 150х150 мм.
Максимальный периметр монтажного проема 3000 мм.
Если периметр монтажного проема превышает 600 мм, устанавливается перемычка.
Для потолочной решетки размер ячейки подвесного PC8ПТ потолка служит определяющим наружного габарита решетки — BxH

ХАРАКТЕРИСТИКИ РЕШЁТОК ТИПА РС8

Таблица 1. Стандартные размеры 1 , площадь «живого» сечения, расчетная масса решеток РВС8

Условное обозначение (строительный проем), В1хН1, мм «Живое» сечение, м?, не менее Расчетная масса, кг, не более Условное обозначение (строительный проем), В1хН1, мм «Живое» сечение, м?, не менее Расчетная масса, кг, не более 100х50 0,0023 0,18 250х250 0,0363 0,62 150х50 0,0035 0,24 300х250 0,0438 0,7 100х100 0,0051 0,24 400х250 0,059 0,85 150х100 0,0079 0,29 500х250 0,0741 1 200х100 0,0108 0,34 600х250 0,0892 1,15 300х100 0,0164 0,45 800х250 0,1157 1,54 400х100 0,0221 0,55 1000х250 0,1459 1,84 500х100 0,0278 0,66 1200х250 0,1761 2,14 600х100 0,0335 0,76 300х300 0,053 0,78 150х150 0,0123 0,35 400х300 0,0713 0,94 200х150 0,0168 0,41 500х300 0,0895 1,11 300х150 0,0256 0,53 600х300 0,1078 1,27 400х150 0,0344 0,66 800х300 0,1398 1,71 500х150 0,0432 0,77 1000х300 0,1763 2,04 600х150 0,052 0,9 1200х300 0,2128 2,37 800х150 0,0675 1,18 400х400 0,0958 1,14 1000х150 0,0851 1,42 500х400 0,1204 1,33 1200х150 0,1028 1,66 600х400 0,145 1,54 200х200 0,0227 0,48 800х400 0,188 2,07 300х200 0,0347 0,61 1000х400 0,2371 2,46 400х200 0,0467 0,75 1200х400 0,2862 2,85 500х200 0,0587 0,8 500х500 0,1513 1,56 600х200 0,0706 1,02 600х500 0,1821 1,79 800х200 0,0916 1,36 800х500 0,2362 2,42 1000х200 0,1155 1,63 1000х500 0,2979 2,87

* Примечание:   По запросу Заказчика изготавливаются решетки других размеров.

Таблица 2 . Стандартные размеры, площадь «живого» сечения, расчетная масса решеток РВС8ПТ

Условное обозначение (строительный проем), В1хH1, мм Габаритные размеры, BxH, мм «Живое» сечение, м2, не менее Расчетная масса, кг, не более 270х270 310х310 0,0426 0,69 360х360 400х400 0,0772 0,99 410х410 450х450 0,1008 1,18 460х460 500х500 0,1276 1,39 553х553 593х593 0,1858 1,81

* Примечание:   По запросу Заказчика изготавливаются решетки других размеров.

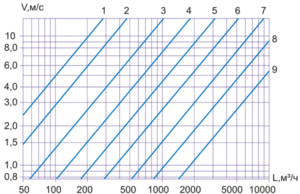

СКОРОСТЬ В «ЖИВОМ» СЕЧЕНИИ РЕШЁТОК РВС8, РВС8ПТ

Площади ­­«живого» сечения решеток, м2: 1 — 0,004; 2 — 0,006; 3 — 0,012; 4 — 0,024; 5 — 0,036; 6 — 0,06; 7 — 0,12; 8 — 0,15; 9 — 0,3.

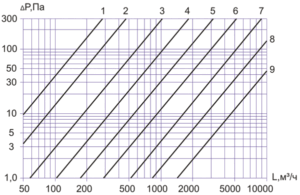

ПОТЕРИ ДАВЛЕНИЯ ДЛЯ РЕШЁТОК РВС8, РВС8ПТ

Площади ­­«живого» сечения решеток, м2: 1 — 0,004; 2 — 0,006; 3 — 0,012; 4 — 0,024; 5 — 0,036; 6 — 0,06; 7 — 0,12; 8 — 0,15; 9 — 0,3.
