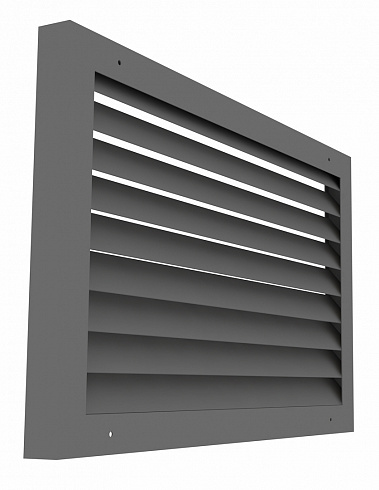

Решетка накладная декоративная РКДМ может быть установлена на клапанах противодымной вентиляции т.к. имеет коэффициент живого сечения не менее 0,9, что позволяет сохранить высокую скорость движения газа в системах противодымной вентиляции. Вентиляционные системы, предназначенные для эффективного удаления продуктов горения (дым, газ), образующихся при пожаре, характеризуются высокой скоростью движения газов в клапан. Максимальное значение скорости составляет 17 метров в секунду.
Решетка РКДМ имеет низкий коэффициент местного сопротивления за счет скругленной до заданного радиуса формы профиля жалюзи и угла их наклона.
Решетки РКДМ могут также устанавливаться на строительных конструкциях, ограничивающих проемы (отверстия) каналов приточно-вытяжных систем противодымной вентиляции внутри зданий, а также на приемных устройствах наружного воздуха снаружи зданий.
Преимущества изделий:
- устойчивость к агрессивному воздействию окружающей среды (перепады температур, высокая влажность, механические нагрузки, окисление поверхности, появление ржавчины);
- пониженное аэродинамическое сопротивление;
- уникальная форма профиля;
- специальный угол наклона решетки-жалюзи;
- ударопрочность;
- удобство и простота установки;
- долговечность.
Материал решеток:
PКДМС — сталь черная;
PКДМА — алюминий;
PКДМH — нержавеющая сталь.
Тип крепления: — открытое винтовое;
Покрытие.
Порошковое покрытие (кроме решеток из нержавеющей стали) белого цвета (RAL 9016). Возможна окраска в любой цвет по каталогу RAL.
Масса решетки, не более:
PКДМС – 10,5 кг/м2;
PКДМА — 4,5 кг/м2;
PКДМH — 10,5 кг/м2
Коэфф. ж.с. – 0,9

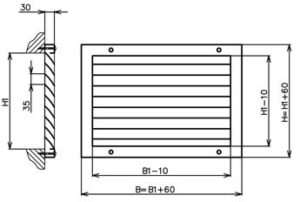

Габаритные размеры:
Минимальные размеры монтажного проема 150х150 мм.
Максимальный периметр монтажного проема 3000 мм.
Если периметр монтажного проема превышает 600 мм, устанавливается перемычка.
Расшифровка маркировки декоративных решеток
РКДМС-В1хН1-RAL1065
- РКДМ — тип решетки
- С — материал решетки
- В1хН1 — размер строительного проема В1хН1
- RAL1065 — цвет покрытия по каталогу RAL. Отсутствие указания цвета означает, что по умолчанию цвет будет белый (RAL9016)
