Решетка вентиляционная щелевая РВЩ

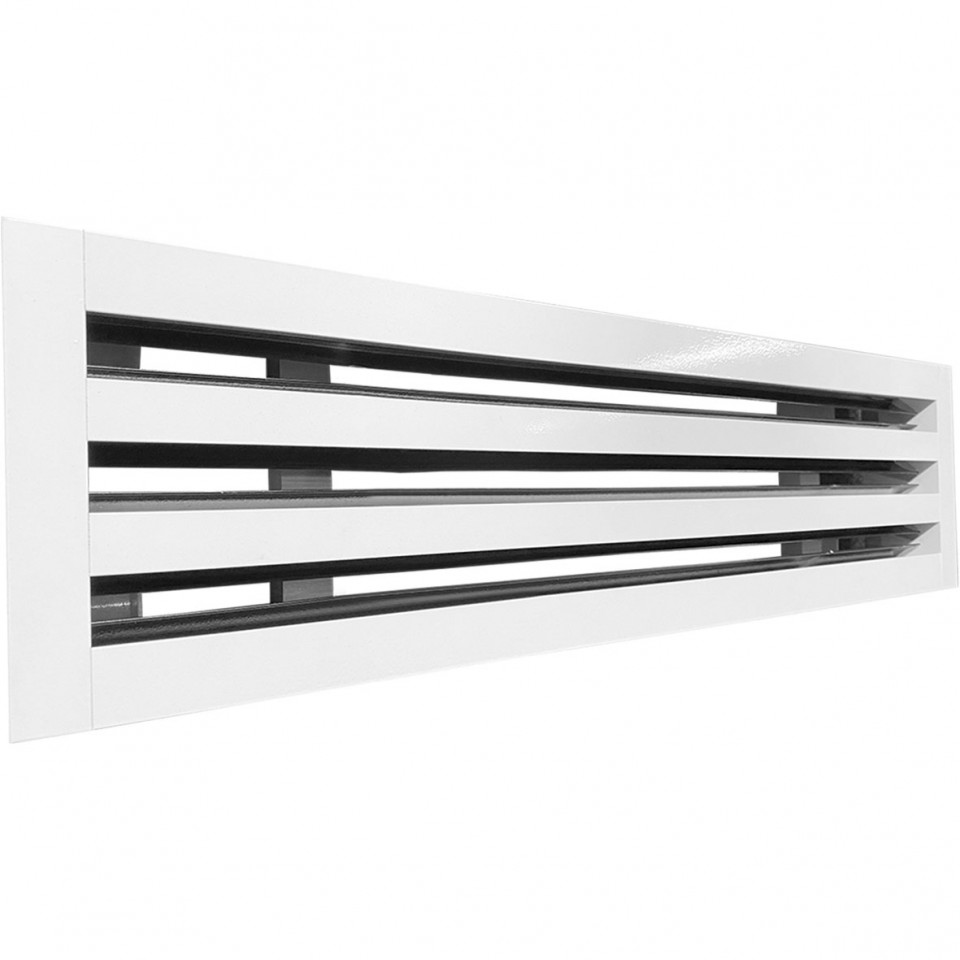

              Решетка вентиляционная щелевая РВЩ ,РВЩ-Л ,РВШ-К ,РВЩ-КЛ предназначена для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

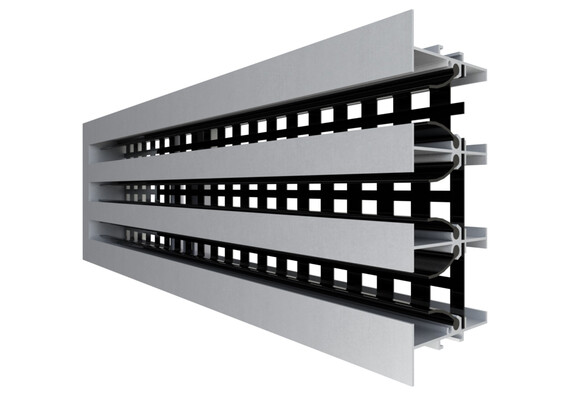

              Решетка вентиляционная щелевая РВЩ представляют собой конструкцию из алюминиевого профиля с числом воздухораздающих щелей от 1 до 6. Ширина щели по умолчанию 20мм. В зависимости от модификации, решетки могут комплектоваться ламелью(жалюзи), которые при повороте на максимальный угол α=45° обеспечивают изменение направления воздушного потока на 90° относительно плоскости симметрии решетки. Так же  клапаном расхода воздуха, представляющим собой две перфорированные пластины. Возможно оснащение решетки КСД, для присоединения к воздуховоду.

В ассортимент входят изделия длиной от 200 до 2000 мм (А) и шириной от 48 до 238 мм (Б). При необходимости могут быть изготовлены решетки нестандартных размеров. Их следует указать при оформлении заказа.

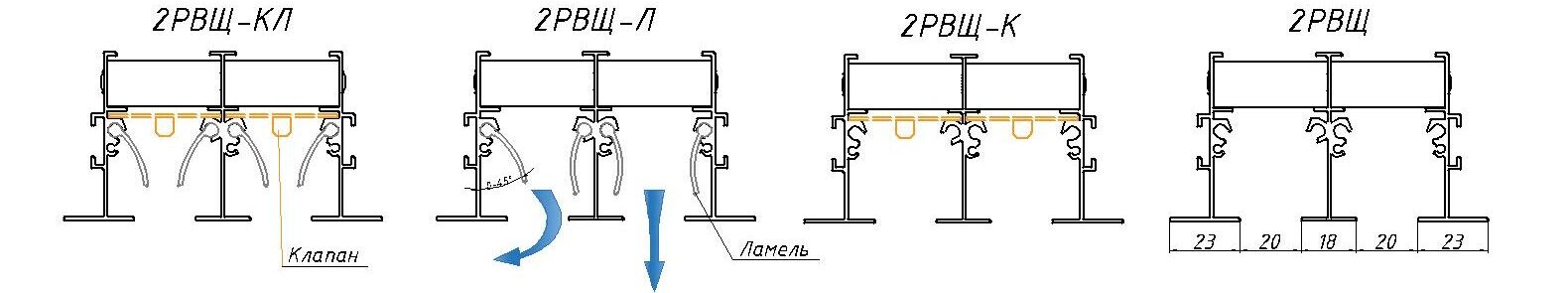

Щелевые решетки выпускаются в четырёх исполнениях:

• РВЩ-КЛ — решетки с жалюзи для изменение направления воздушного потока и с регулятором расхода. Используется для подачи воздуха.
• РВЩ-Л — решетки с жалюзи для изменение направления воздушного потока, без регулятора расхода. Используется для подачи воздуха.
• РВЩ-К — решетки с регулятором расхода, без жалюзи. Используется для подачи и удаления воздуха.
• РВЩ — решетки без жалюзи и без регулятора расхода. Используется для удаления воздуха.

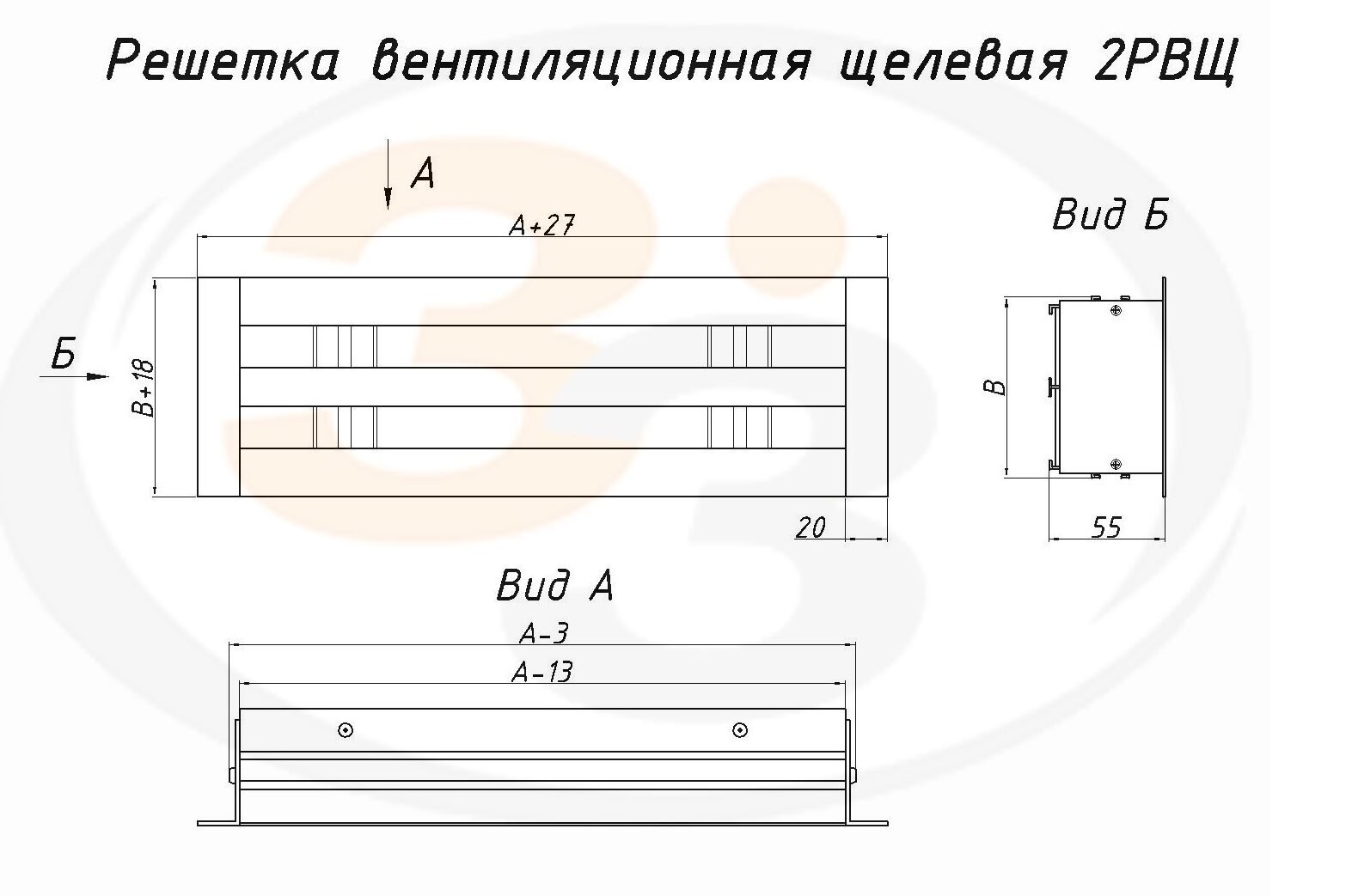

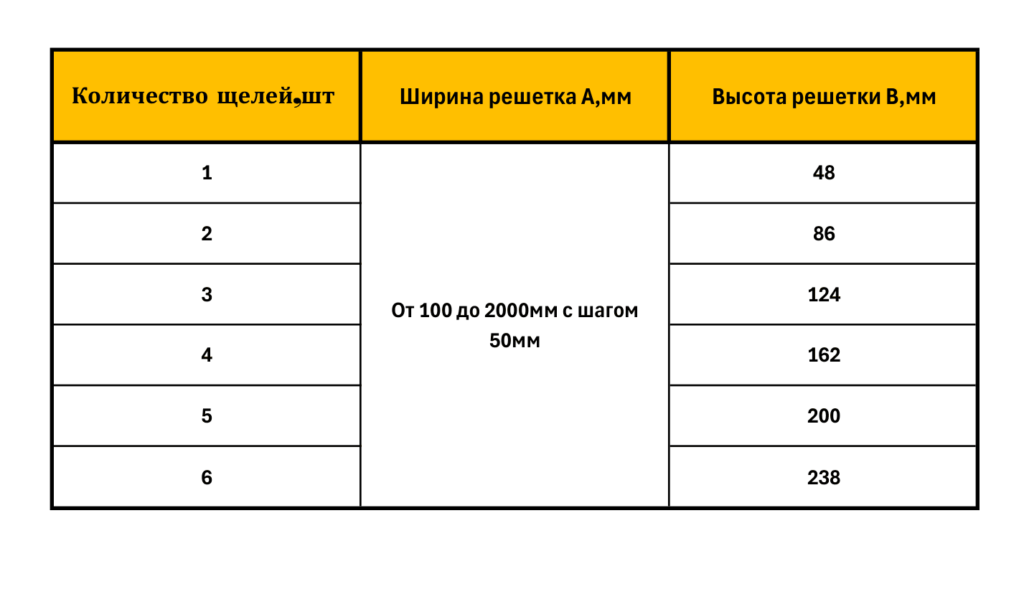

Размеры решеток:

• А (длина) от 100 мм до 2000 мм с шагом 50мм;
• В (высота) от 48 мм (1 щель) до 238 мм (6 щелей), шаг 38 мм.

Цвет решетки: рамка – белого цвета (RAL 9016), жалюзи и ламели – черного (RAL 9005). По заказу доступно окрашивание в другой цвет по каталогу RAL.

Решетки могут быть укомплектованы КСД, КСР, обеспечивающие равномерное истечение воздуха по всей длине решетки. Камеры статического давления оснащаются одним или двумя (в зависимости от длины решетки) боковыми присоединительными патрубками. Для изменения и регулирования расхода воздуха камеры КСР дополнительно оснащаются регуляторами расхода, установленными в каждом подводящем патрубке. Решетки комплектуются монтажными кронштейнами, обеспечивающими возможность установки решетки в КСД после чистовой отделки поверхности потолка или стены.

Вернуться в каталог вентиляционных решеток→

—

—

Образец для заказа:

Пример обозначения при заказе однощелевой решетки РВЩ 1000 с двумя боковинами,цвета RAL 9016, без камеры статического давления: 1РВЩ 1000-Б-RAL 9016
