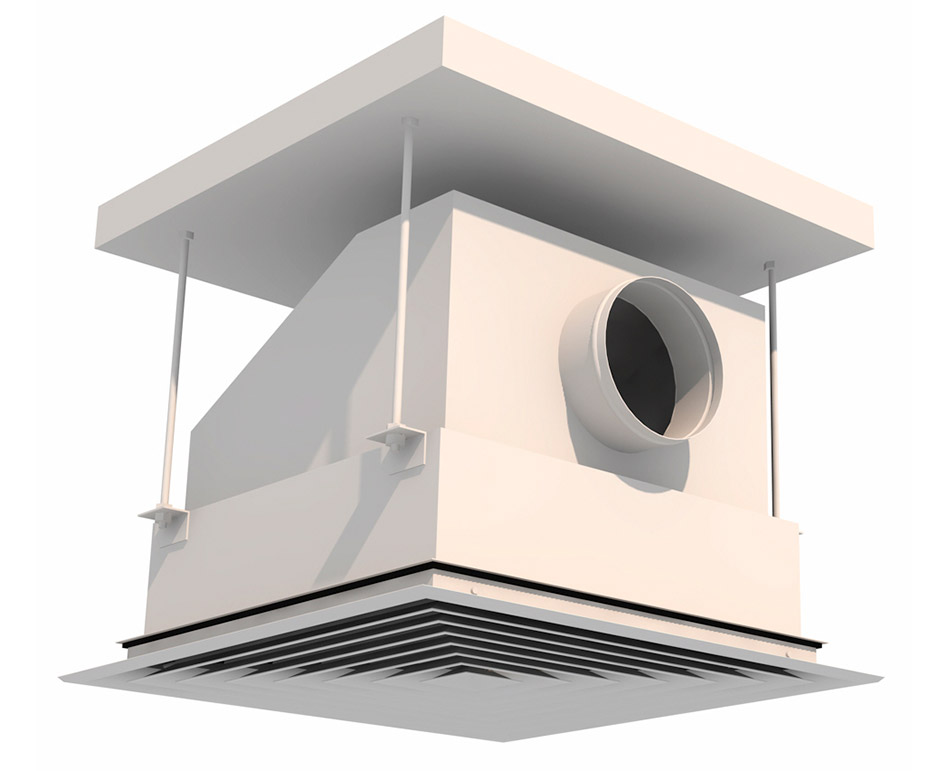

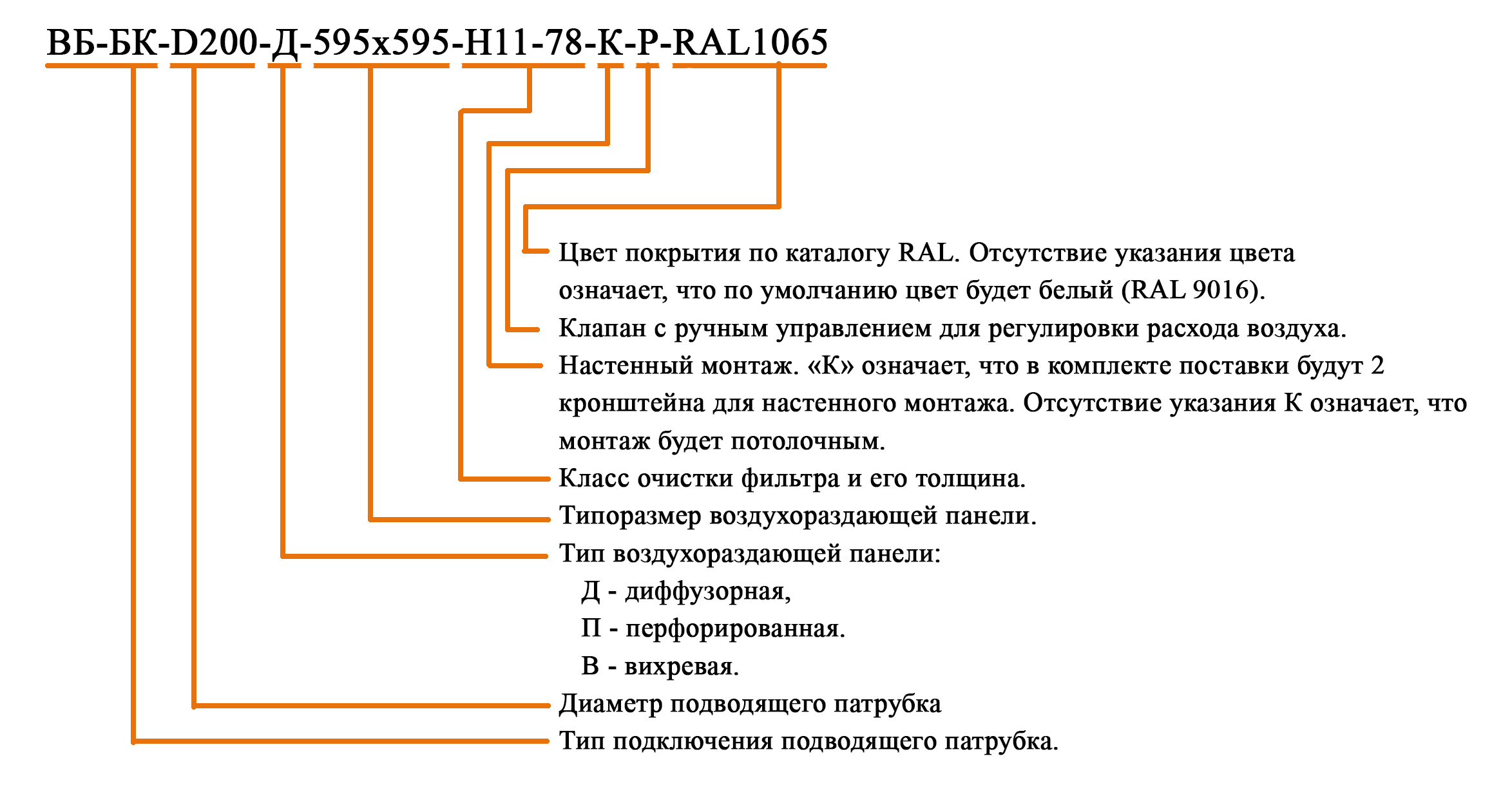

Монтаж изделия – настенный или потолочный, как правило, в подшивном пространстве. Крепление корпуса ВБП к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек (в комплект поставки не входят), пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек (в комплект поставки не входят) и регулировки положения блока, отверстия в проушинах имеют овальную форму).

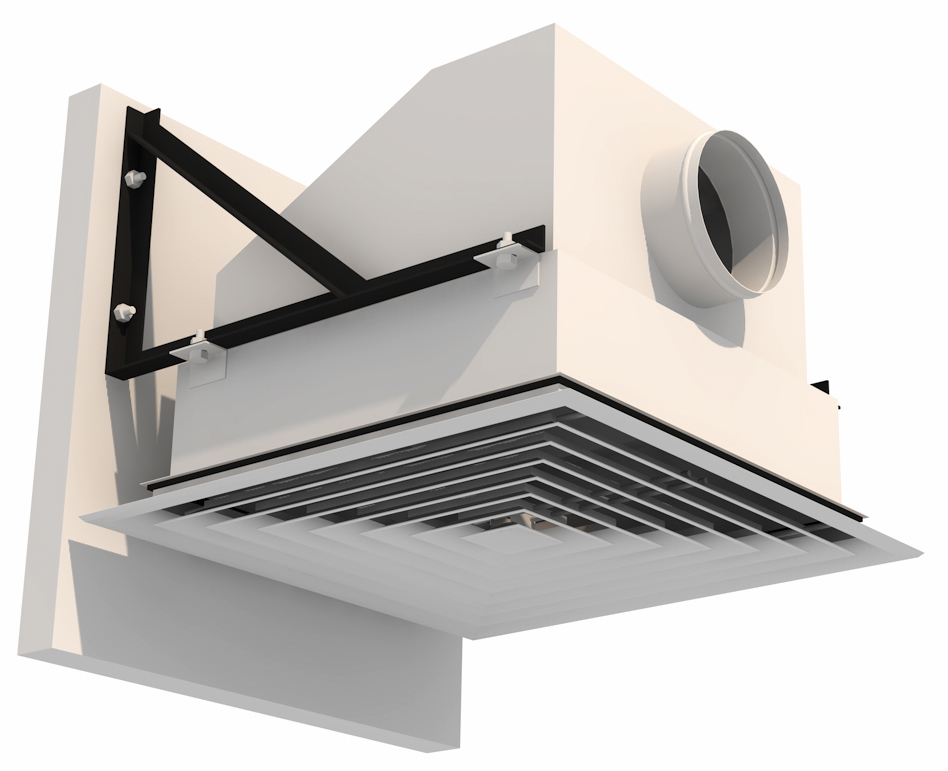

Крепление корпуса ВБП к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса (кронштейны входят в комплект поставки).
Варианты монтажа ВБП:
| Потолочный | Настенный |
 |
 |
Типы воздухораздающих панелей:

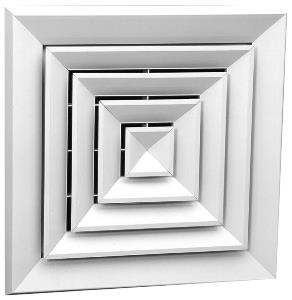

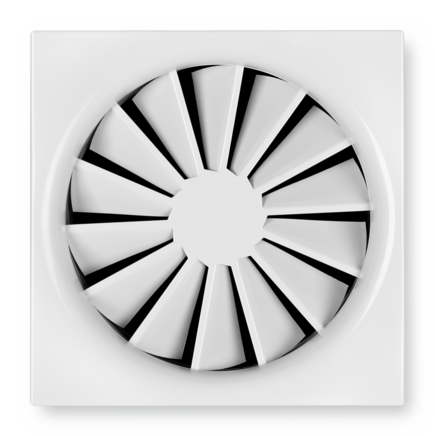

| Диффузорная панель (Д) | Перфорированная панель (П) | Вихревая панель (В) |
 |
 |
 |
Изготавливается четыре типоразмера ВБП: 450х450, 595х595, 750х750 и 750х450 мм. Все ВБП рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и 610х305 мм соответственно.
Воздухораздающий блок состоит из герметичного стального сварного корпуса и съемной воздухораздающей лицевой панели. ВБП может иметь клапан с ручным управлением для регулировки расхода воздуха, при заказе обозначается индексом «Р».
Для контроля за загрязнением фильтра на корпусе установлены специальные штуцеры для измерения статического давления до и после фильтра и площадка для установки дифференциального реле давления (в комплект поставки не входит). Реле давления измеряет разность давлений до и после фильтра и сигнализирует о необходимости замены фильтра при достижении максимальной разности давлений, установленной (предварительно) на реле давления. Значение максимальной разности давлений задаётся исходя из данных производителя используемых фильтров (на основании значения конечного сопротивления фильтра).
Конструкция воздухораздающего блока обеспечивает доступ к кассетному фильтру и его замену путём снятия и последующей установки воздухораздающей панели. Также конструкция ВБП обеспечивает прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБП, что исключает утечки воздуха из области «грязного» воздуха, находящегося до фильтра, в помещение, минуя фильтр. Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией, а прямоугольного патрубка с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.
Все наружные и внутренние поверхности воздухораздающего блока окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL.
Конструкция воздухораздающего блока уменьшенной высоты (У) позволяет снизить монтажную высоту воздухораздающего блока. (ВБП – У выпускаются только с боковым расположением патрубка)
| Характеристика ВБП | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Типоразмер A х B, мм |
F0, м2 | ØD, мм | a х b, мм | a1 х b1, мм |
Размер фильтра, мм |
ВБП с толщиной фильтра 78 мм. | ВБП с толщиной фильтра 150 мм. | ВБП с толщиной фильтра 300 мм. | |||||||||
| С, мм | G, мм | E, мм | K, мм | С, мм | G, мм | E, мм | K, мм | С, мм | G, мм | E, мм | K, мм | ||||||

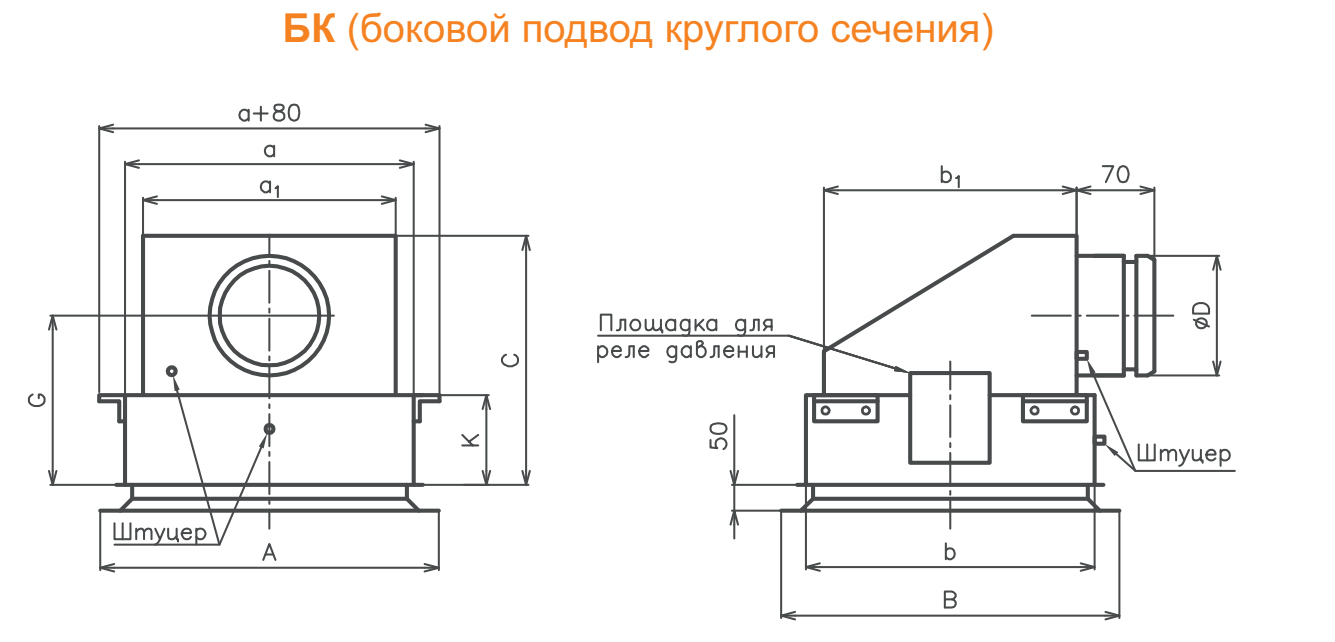

| Боковой подвод (Б) | |||||||||||||||||
| 450 × 450 | 0,083 | 159 | 320х320 | 280×280 | 305 × 305 | 328 | 225 | — | 126 | 400 | 297 | — | 198 | 550 | 447 | — | 348 |
| 595 × 595 | 0,192 | 199 | 475х475 | 430×430 | 457 × 457 | 368 | 245 | — | 440 | 317 | — | 590 | 467 | — | |||
| 750 × 750 | 0,346 | 249 | 625х625 | 585×585 | 610 × 610 | 418 | 270 | — | 490 | 342 | — | 640 | 492 | — | |||
| 750 × 450 | 0,192 | 199 | 625х320 | 585×280 | 610 × 305 | 368 | 245 | — | 440 | 317 | — | 590 | 467 | — | |||

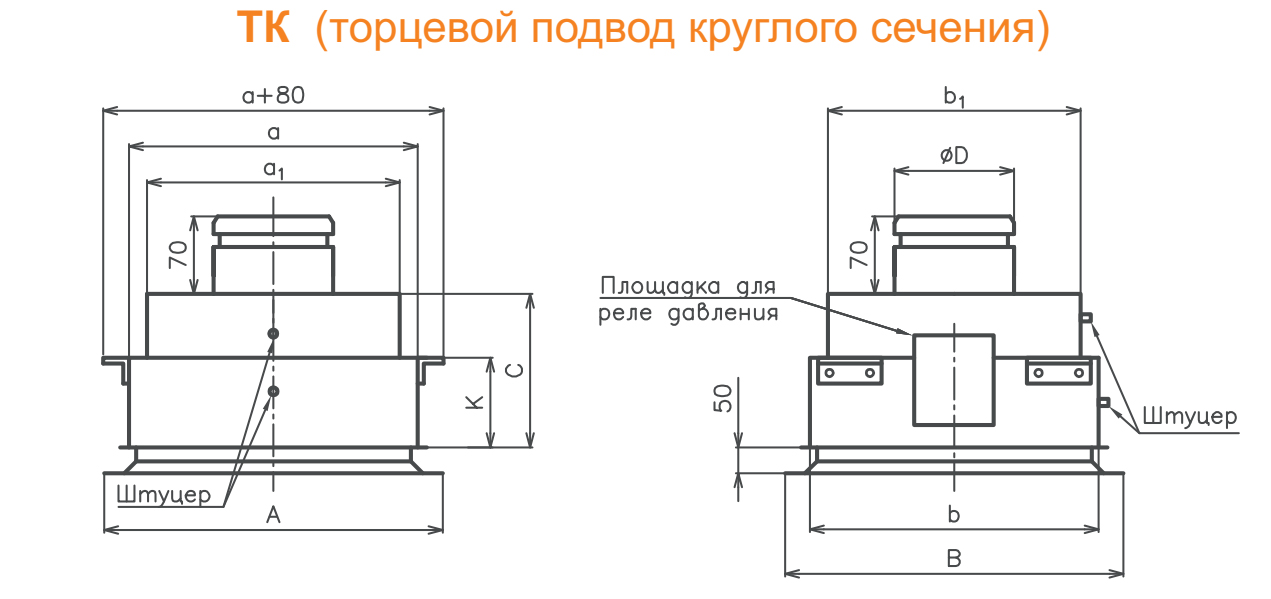

| Торцевой подвод (Т) | |||||||||||||||||
| 450 × 450 | 0,083 | 159 | 320х320 | 280×280 | 305 × 305 | 186 | — | — | 126 | 258 | — | — | 198 | 408 | — | — | 348 |
| 595 × 595 | 0,192 | 199 | 475х475 | 430×430 | 457 × 457 | 186 | — | — | 258 | — | — | 408 | — | — | |||
| 750 × 750 | 0,346 | 249 | 625х625 | 585×585 | 610 × 610 | 196 | — | — | 268 | — | — | 418 | — | — | |||
| 750 × 450 | 0,192 | 199 | 625х320 | 585×280 | 610 × 305 | 196 | — | — | 268 | — | — | 418 | — | — | |||

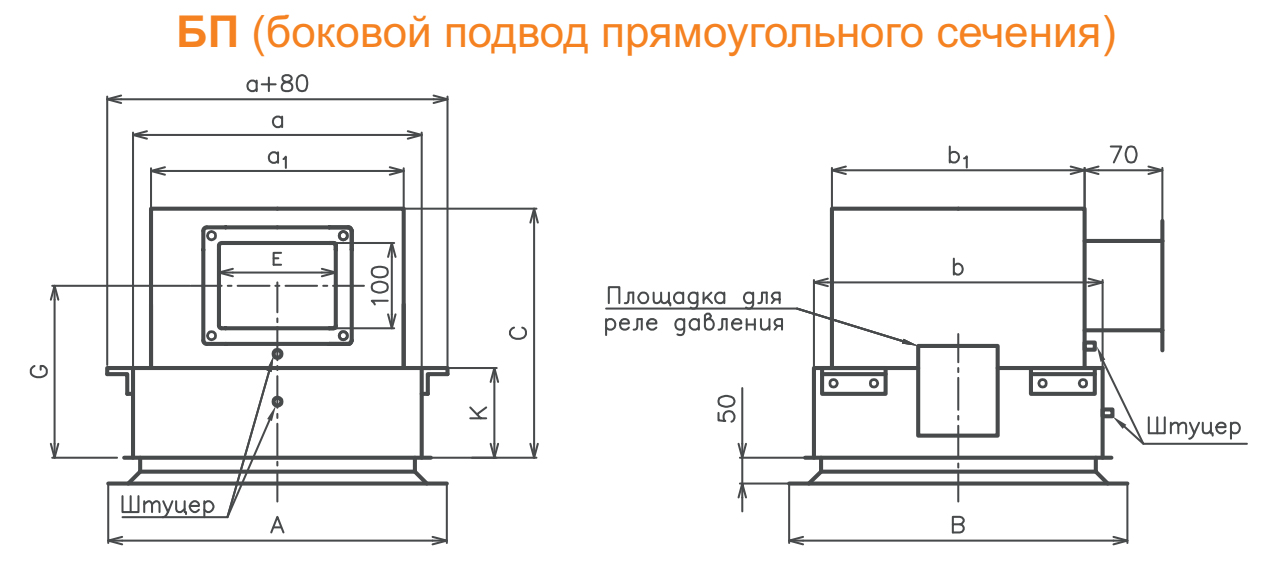

| С прямоугольным патрубком (П) | |||||||||||||||||
| 450 × 450 | 0,083 | — | 320х320 | 280×280 | 305 × 305 | 328 | 225 | 200 | 126 | 400 | 297 | 200 | 198 | 550 | 447 | 200 | 348 |
| 595 × 595 | 0,192 | — | 475х475 | 430×430 | 457 × 457 | 368 | 245 | 335 | 440 | 317 | 335 | 590 | 467 | 335 | |||
| 750 × 750 | 0,346 | — | 625х625 | 585×585 | 610 × 610 | 418 | 270 | 500 | 490 | 342 | 500 | 640 | 492 | 500 | |||
| 750 × 450 | 0,192 | — | 625х320 | 585×280 | 610 × 305 | 368 | 245 | 335 | 440 | 317 | 335 | 590 | 467 | 335 | |||

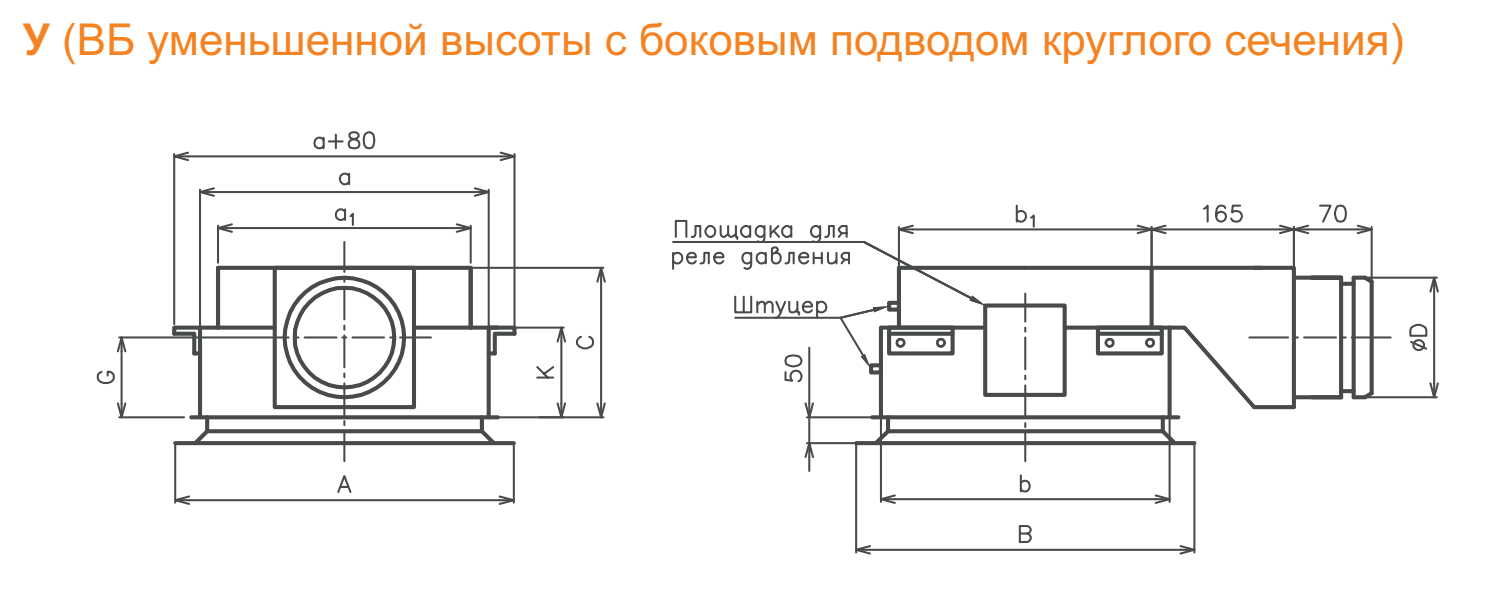

| Уменьшенной высоты (У) | |||||||||||||||||
| 450 × 450 | 0,083 | 159 | 320х320 | 280×280 | 305 × 305 | 223 | 125 | — | 126 | 295 | 197 | — | 198 | 445 | 347 | — | 348 |
| 595 × 595 | 0,192 | 199 | 475х475 | 430×430 | 457 × 457 | 263 | 145 | — | 335 | 217 | — | 485 | 367 | — | |||
| 750 × 750 | 0,346 | 249 | 625х625 | 585×585 | 610 × 610 | 313 | 170 | — | 385 | 242 | — | 535 | 392 | — | |||
| 750 × 450 | 0,192 | 199 | 625х320 | 585×280 | 610 × 305 | 263 | 145 | — | 335 | 217 | — | 485 | 367 | — | |||
| Данные для подбора ВБП | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Типоразмер A х B, мм |
F0, м2 | L0, м3/ч | ΔPполн, Па, для фильтров класса | Тип ВБП | |||||||
| ВБП-Д | ВБП-П | ВБП-В | |||||||||
| H11 | H13 | H14 | Дольнобойность, м, при Vx,м/с | ||||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | ||||||
| С фильтром толщиной 78 мм. | |||||||||||
| 450 × 450 | 0,083 | 130 | 58 | 123 | 143 | 1,4 | 0,6 | 1,3 | 0,5 | 1,3 | 0,5 |
| 595 × 595 | 0,192 | 300 | 61 | 126 | 146 | 2,1 | 0,8 | 2,0 | 0,8 | 2,0 | 0,8 |
| 750 × 750 | 0,346 | 550 | 63 | 128 | 148 | 2,8 | 1,1 | 2,7 | 1,1 | 2,7 | 1,1 |
| 750 × 450 | 0,192 | 260 | 59 | 124 | 144 | 1,8 | 0,7 | 1,7 | 0,7 | 1,3 | 0,5 |
| С фильтром толщиной 150 мм. | |||||||||||
| 450 × 450 | 0,083 | 150 | 64 | 134 | 184 | 1,6 | 0,6 | 1,5 | 0,6 | 1,5 | 0,6 |
| 595 × 595 | 0,192 | 340 | 68 | 138 | 188 | 2,4 | 0,9 | 2,3 | 0,9 | 2,3 | 0,9 |
| 750 × 750 | 0,346 | 600 | 70 | 140 | 190 | 3,1 | 1,2 | 3,0 | 1,2 | 3,0 | 1,2 |
| 750 × 450 | 0,192 | 300 | 66 | 136 | 186 | 2,1 | 0,8 | 2,0 | 0,8 | 1,5 | 0,6 |
| С фильтром толщиной 300 мм. | |||||||||||
| 450 × 450 | 0,083 | 260 | 96 | 176 | 201 | 2,8 | 1,1 | 2,6 | 1,1 | 2,7 | 1,1 |
| 595 × 595 | 0,192 | 600 | 109 | 189 | 214 | 4,2 | 1,7 | 4,0 | 1,6 | 3,6 | 1,4 |
| 750 × 750 | 0,346 | 1100 | 118 | 198 | 223 | 5,7 | 2,3 | 5,4 | 2,2 | 5,3 | 2,1 |
| 750 × 450 | 0,192 | 600 | 109 | 189 | 214 | 4,2 | 1,7 | 4,0 | 1,6 | 2,7 | 1,1 |
| Массы ВБП | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Типоразмер A х B, мм |
Масса, кг (не более) | ||||||||
| ВБП-Д | ВБП-П | ВБП-В | ВБП-Д | ВБП-П | ВБП-В | ВБП-Д | ВБП-П | ВБП-В | |
| Толщина фильтра 78 мм | Толщина фильтра 150 мм | Толщина фильтра 300 мм | |||||||
| Боковой подвод (Б) | |||||||||
| 450 × 450 | 8,5 | 8,2 | 8,4 | 10,2 | 9,8 | 10,0 | 12,3 | 12,0 | 12,2 |
| 595 × 595 | 14,3 | 13,8 | 14,1 | 16,5 | 16,0 | 16,3 | 19,9 | 19,4 | 19,7 |
| 750 × 750 | 21,4 | 20,6 | 21,4 | 24,4 | 23,6 | 24,4 | 28,8 | 28,0 | 28,8 |
| 750 × 450 | 13,5 | 13,2 | 13,9 | 15,7 | 15,4 | 16,1 | 19,1 | 18,8 | 19,5 |
| Торцевой подвод (Т) | |||||||||
| 450 × 450 | 7,2 | 7,0 | 7,1 | 8,8 | 8,6 | 8,7 | 11,0 | 10,8 | 10,9 |
| 595 × 595 | 11,4 | 11,0 | 11,4 | 13,6 | 13,2 | 13,6 | 17,0 | 16,6 | 17,0 |
| 750 × 750 | 16,9 | 16,2 | 17,0 | 19,9 | 19,2 | 20,0 | 24,3 | 23,6 | 24,4 |
| 750 × 450 | 11,2 | 10,8 | 11,6 | 13,4 | 13,0 | 13,8 | 16,8 | 16,4 | 17,2 |
| С прямоугольным патрубком (П) | |||||||||
| 450 × 450 | 9,5 | 9,3 | 9,4 | 11,1 | 10,9 | 11,0 | 13,3 | 13,1 | 13,2 |
| 595 × 595 | 14,7 | 14,4 | 14,8 | 17,0 | 16,6 | 17,0 | 20,4 | 20,0 | 20,4 |
| 750 × 750 | 21,3 | 20,5 | 21,4 | 24,3 | 23,6 | 24,4 | 28,7 | 27,4 | 28,8 |
| 750 × 450 | 14,5 | 14,1 | 14,9 | 16,7 | 16,3 | 17,1 | 20,1 | 19,7 | 20,5 |
| Уменьшенной высоты (У) | |||||||||
| 450 × 450 | 9,4 | 9,1 | 9,3 | 11,1 | 10,7 | 10,9 | 13,2 | 13,0 | 13,1 |
| 595 × 595 | 15,2 | 14,7 | 15,0 | 17,4 | 16,9 | 17,2 | 20,7 | 20,3 | 20,6 |
| 750 × 750 | 22,6 | 21,8 | 22,6 | 25,6 | 24,8 | 25,6 | 30,0 | 29,2 | 30,0 |
| 750 × 450 | 14,6 | 14,3 | 15,0 | 16,8 | 16,5 | 17,2 | 20,2 | 19,9 | 20,6 |
