Панели равномерного всасывания

Панели равномерного всасывания предназначены для удаления вредных выделений при сварке изделий на стационарных местах.

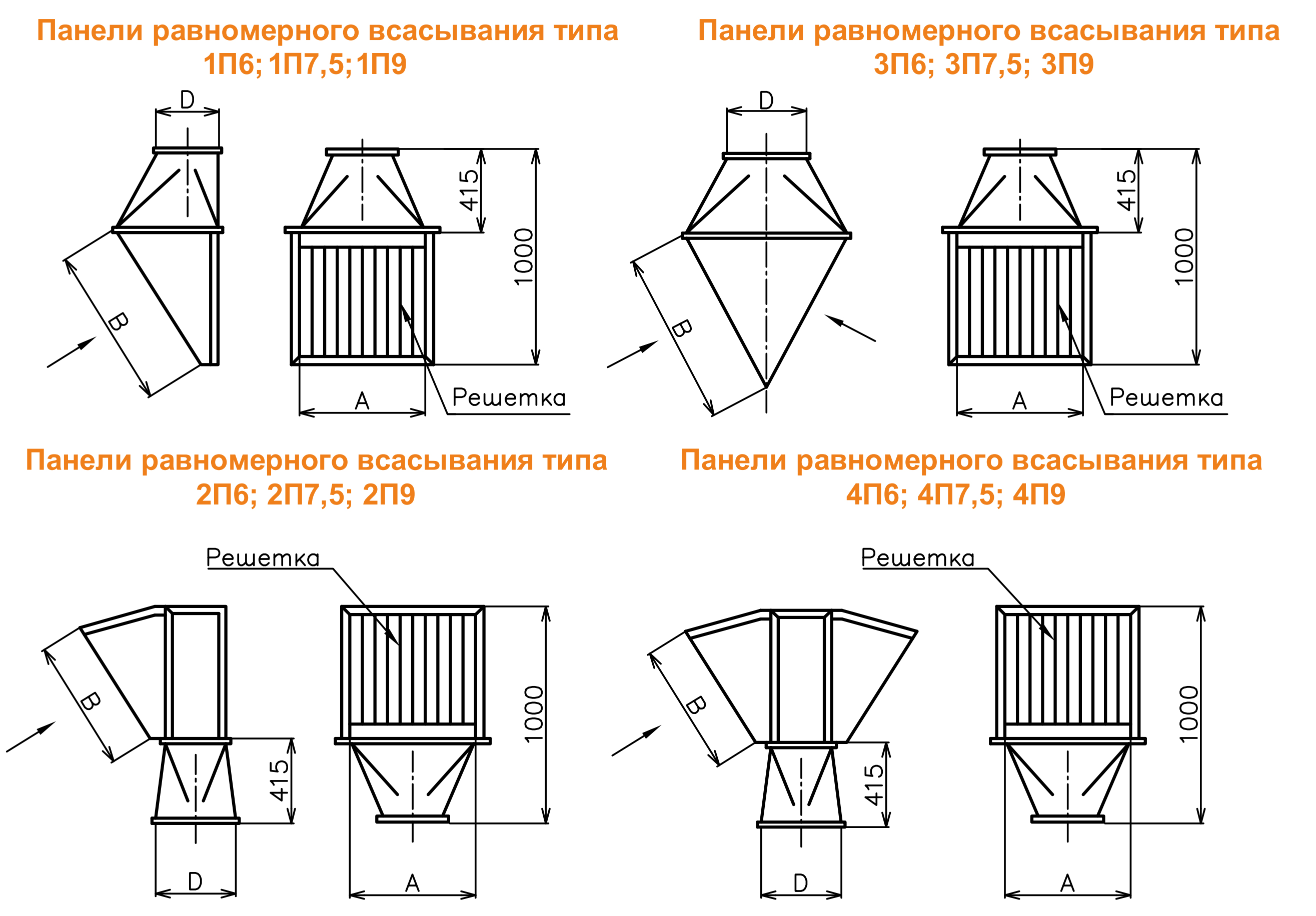

Приведены конструкции односторонних и двухсторонних панелей трех наиболее применяемых типоразмеров панелей как с верхним, так и с нижним забором воздуха 600х645, 750х645, 900х645.

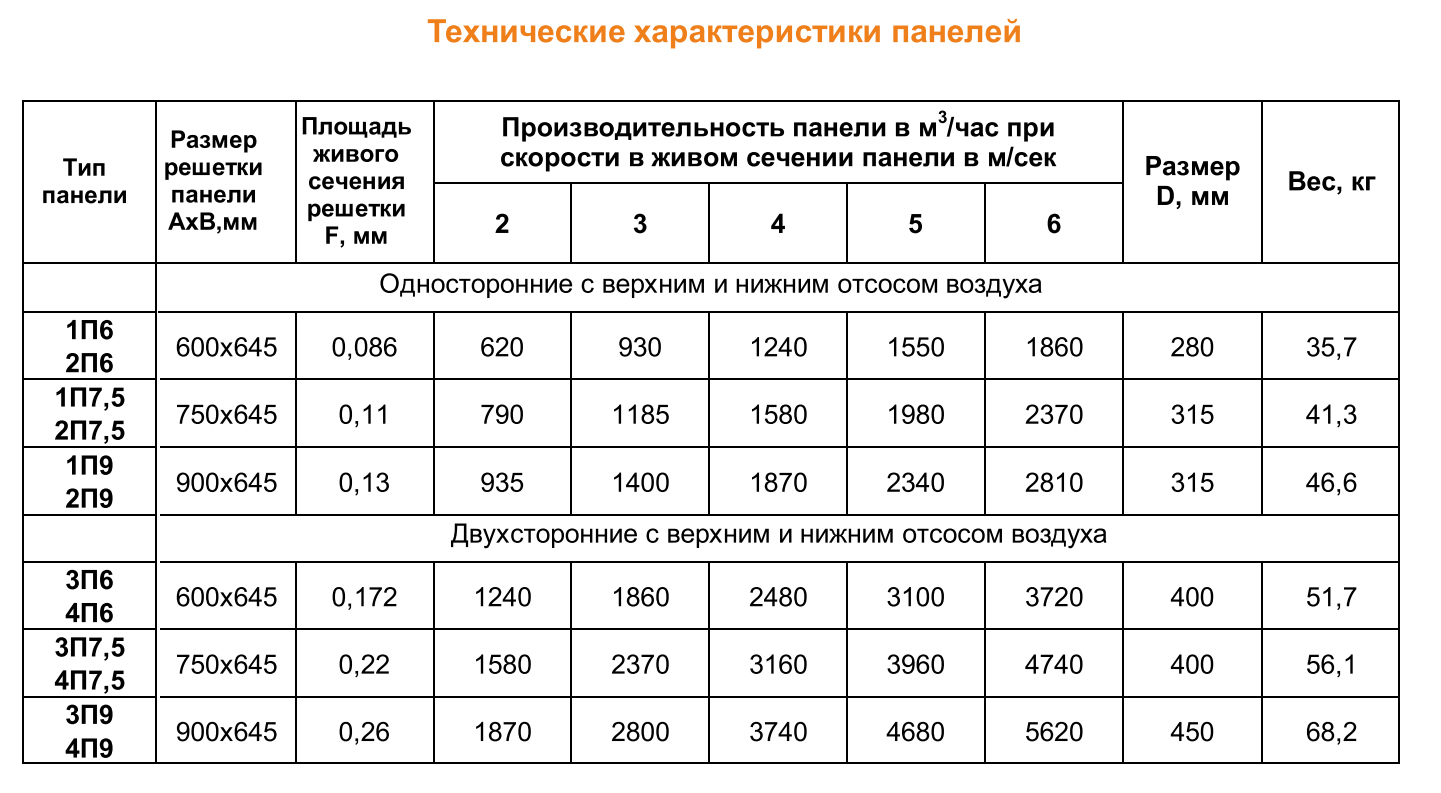

• Живое сечение составляет 22,5% от фронтального сечения панели.


• Скорость воздуха в живом сечении рекомендуется применять в пределах 3-4м/сек, при этом объем воздуха, удаляемого с м² фронтального сечения панели должен составлять 3300м³ /час.


• Коэффициент местного сопротивления панели §=1.


• Угол наклона воздухозаборной плоскости панели к вертикали составляет 35°, что существенно снижает неравномерность забора удаляемого воздуха по всей фронтальной плоскости панели.
