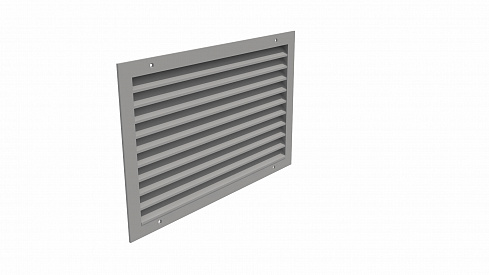

Решетка PВC4 c горизонтально расположенными нерегулируемыми жалюзи предназначена для притока или удаления воздуха системами вентиляции, кондиционирования или воздушного отопления с одновременным предотвращением проникновения через решетку атмосферных осадков. В случае необходимости предотвращения проникновения через решетку листьев, крупных насекомых, птиц рекомендуется использовать решетку PBC4С с дополнительно установленной с внутренней стороны решетки оцинкованной сеткой. PBC4H — конструкция предполагает накладное крепление (без углубления внутрь проема).
Материал решеток:
PBC4 — сталь черная;
PBA4 — алюминий;
PBH4 — нержавеющая сталь.
Тип крепления: — открытое винтовое;
Порошковое покрытие (кроме решеток из нержавеющей стали) белого цвета (RAL 9016).
Возможна окраска в любой цвет по каталогу RAL.
Масса решетки, не более:
| Тип решетки | Исполнение | ||||
|---|---|---|---|---|---|
| 1 | 3 | С-1 | С-2 | Н | |
| РВС4 | 10,5 | 11,2 | 11,0 | 11,7 | 9,5 |
| РВА4 | 3,8 | 4,0 | 4,3 | 4,5 | 3,6 |
| РВН4 | 10,5 | 11,2 | 11,0 | 11,7 | 9,5 |
Коэфф. ж.с. не менее:
PBC4-1 – 0,85;
PBC4-3 — 0,9;
PBC4Н — 0,85.
Габаритные размеры:

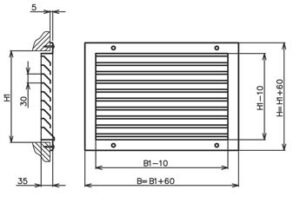

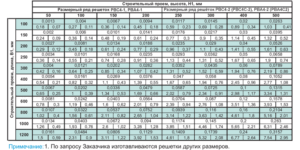

Исполнение 1: для строительных проемов от 200х200 мм до 1200х1200мм (B1xH1)
Если периметр монтажного проема превышает 2000 мм, устанавливается перемычка.

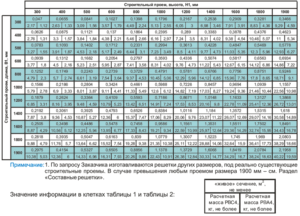

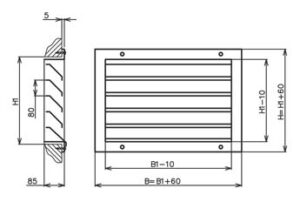

Исполнение 3: для строительных проемов от 300х300мм до 2000х2000мм. (B1xH1)
В случае необходимости заполнения более длинных (высоких) проемов изготавливаются составные решетки с возможностью наращивания размера как по длине, так и по высоте.
