Местный вентиляционный отсос (МВО)

Местные вентиляционные отсосы (зонты технологические) МВО собственного производства устанавливаются над тепловым оборудованием для улавливания избыточного тепла , влаги, продуктов сгорания и улучшения микроклиматических условий, улавливания жира в рабочей зоне горячих цехов на предприятиях общественного питания.

МВО изготавливаются из нержавеющей или из оцинкованной стали любого размера по требованию Заказчика. Местный вентиляционный зонт изготавливается с паспортом и ТУ РБ.

Местный вентотсос МВО изготавливают в нашем предприятии 2-х типов:

• приточно-вытяжные МС;
• вытяжные МСВ.

По типу конструкции отсосы вентиляционные (зонты технологические) подразделяются:

• Приточно-вытяжные – МВО-МС; МВО-МС-01; МВО-МС-02; МВО-МС-03; МВО-МС-04.
• Вытяжные – МВО-МСВ; МВО-МСВ-01; МВО-МСВ-02; МВО-МСВ-03; МВО-МСВ-04; МВО-МСВ-05.

Местные вентиляционных отсосы по типу конструкции делятся на два типа:

• каркасные МВО – корпус вентиляционного отсоса устанавливается на жестком каркасе из профильной трубы. Они более прочные и выдерживают высокие нагрузки, вибрацию и избыточный нагрев. Каркас вентиляционного отсоса изготавливается из профильной трубы окрашенной полимерной порошковой краской. Остальные части МВО (корпус, фильтры, жиросборники) изготавливаются из нержавеющей стали. Сборка производится с помощью заклёпок, а месте соединения облицовки с каркасом заполняется герметиком, во избежание подсоса воздуха в обход фильтра;
• бескаркасные МВО – корпус вентиляционного отсоса самонесущий, без дополнительных усиливающих элементов. Они просты и удобны в обслуживании.

Описание и конструкция МВО

Отсосы типа МС и МСВ представляют собой вентиляционный короб навесного типа, смонтированный на жестком каркасе из профильной трубы, в котором размещены устройства для приточной (рассеиватель) и вытяжной (лабиринтный фильтр) вентиляции. МВО-МСВ-05 изготавливаются бескаркасными.

Поток приточного воздуха направляется вниз от вентиляционного отсоса под углом 45°.

Местные вентиляционные отсосы типа МСВ устанавливаются в основном на тех предприятиях, где уже имеется приточная вентиляция или там, где в ней нет необходимости, а имеется естественный приток. В этом случае вместо рассеивателей приточной вентиляции в модификациях –01 ,–02 и -03 возможна установка светильника за отдельную плату. Светильники установленные на вентотсосах, не должны располагаться непосредственно над тепловыми поверхностями.

Отверстие для вывода провода подключения электропитания расположено в верхней плоскости вентиляционного отсоса, в зоне приточной секции.

• Каркас местного вентотсоса в стандартном исполнении изготавливается из окрашенной порошковой краской профильной трубы из конструкционной стали.
• Не видовые облицовки (задние, верхние) изготавливаются из окрашенной порошковой краской листовой конструкционной (черной) стали.
• Лицевые, боковые и внутренние облицовки, фильтры, рассеиватели и жиросборники отсосов изготовлены из нержавеющей стали.
• Нержавеющие облицовки прикрепляются к каркасу заклепками.
• Места соединения облицовок с каркасом заполняются герметиком, во избежание подсоса воздуха в обход фильтров.
• Вентиляционные отсосы могут соединяться между собой в единый пакет, не имеющий боковых перегородок, за счет чего при их соединении образуется общий воздухопровод: отдельно для вытяжной и отдельно для приточной секции.
• Предусмотрено пристенное крепление отсосов, подвесное и островное на специальной ферме.

Каждый отсос вентиляционный может комплектоваться фильтрами, рассеивателями приточной вентиляции, светильниками и жиросборниками, которые устанавливаются без использования инструмента. С каждым комплектом отсосов поставляется эксплуатационная документация. Иногда именуется как зонт МВО.

Рекомендуемая высота подвески вентотсосов МВО:

• МВО-МС, МВО-МСВ, МВО-МС-01, МВО-МС-04, МВО-МСВ-01, МВО-МСВ-04 — 1,5-1,6 м. над уровнем пола,
• МВО-МС-02, МВО-МСВ-02, МВО-МС-03, МВО-МСВ-03 — 1,9-2,0 м. над уровнем пола.
• МВО-МСВ-05 устанавливаются на крышу жарочных шкафов, зонт мво-500, зонт мво 500х500/400, зонт мво-0.8, зонт мво-0.8мсв, зонт мво-0.8мс-02 1.0, зонт мво-0.8 мс 0.2 1.0 800 1000 400, зонт мво-2000, зонт мво-мс, зонт мво-мсв, зонт мво-2.5, зонт мво-2.2мсв-1.2 п, зонт мво 2.4.

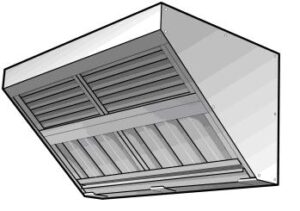

Типы приточно-вытяжных вентиляционных отсосов МВО

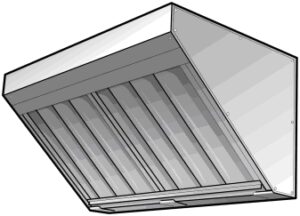

Вытяжные вентиляционные отсосы МВО
