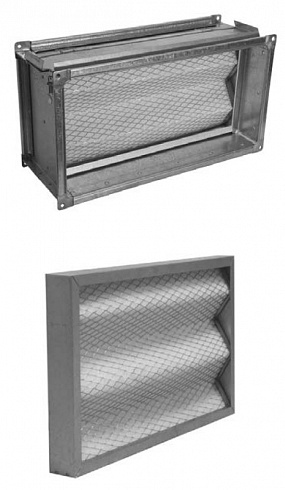

Гофрированная фильтр-кассета имеет более развернутую фильтрующую поверхность, что позволяет увеличивать производительность, пылеемкость и срок службы. Уменьшенные размеры корпуса фильтра позволяют существенно экономить место в системе вентиляции. Толщина рамки фильтр-кассеты— 48,100 мм.

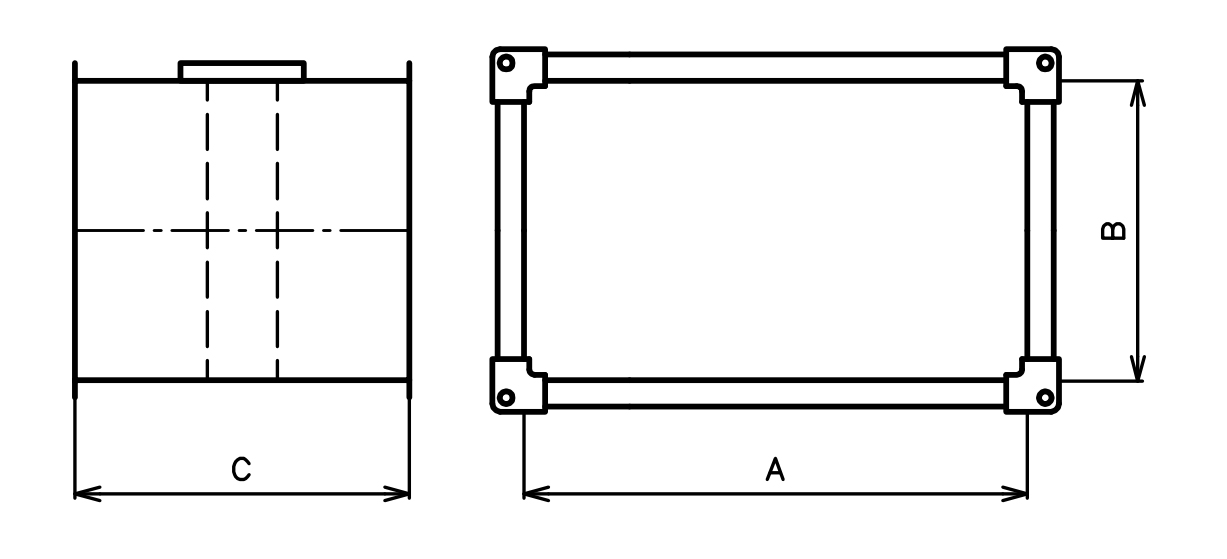

Размеры, мм
| Тип фильтра | A | B | C |
|---|---|---|---|
| ФВПу-30-15 | 300 | 150 | 195 |
| ФВПу-40-20 | 400 | 200 | 195 |
| ФВПу-50-25 | 500 | 250 | 195 |
| ФВПу-50-30 | 500 | 300 | 195 |
| ФВПу-60-30 | 600 | 300 | 195 |
| ФВПу-60-35 | 600 | 350 | 195 |
| ФВПу-70-40 | 700 | 400 | 195 |
| ФВПу-80-50 | 800 | 500 | 195 |
| ФВПу-90-50 | 900 | 500 | 195 |
| ФВПу-100-50 | 1000 | 500 | 195 |
Производительность ФВПу (класс очистки G3)
| Тип фильтра | Размеры фильтр-кассеты, мм |
Расход воздуха, м3/ч |
Сопротивление, Па | |||
|---|---|---|---|---|---|---|
| ширина | высота | глубина | начальное | конечное | ||
| ФВПу-30-15 | 300 | 150 | 48, 100 | 315-450 | 40-55 | 250 |
| ФВПу-40-20 | 400 | 200 | 48, 100 | 560-800 | 40-55 | 250 |
| ФВПу-50-25 | 500 | 250 | 48, 100 | 875-1250 | 40-55 | 250 |
| ФВПу-50-30 | 500 | 300 | 48, 100 | 1050-1500 | 40-55 | 250 |
| ФВПу-60-30 | 600 | 300 | 48, 100 | 1260-1800 | 40-55 | 250 |
| ФВПу-60-35 | 600 | 350 | 48, 100 | 1470-2100 | 40-55 | 250 |
| ФВПу-70-40 | 700 | 400 | 48, 100 | 1900-2800 | 40-55 | 250 |
| ФВПу-80-50 | 800 | 500 | 48, 100 | 2800-4000 | 40-55 | 250 |
| ФВПу-90-50 | 900 | 500 | 48, 100 | 3150-4500 | 40-55 | 250 |
| ФВПу-100-50 | 1000 | 500 | 48, 100 | 3500-5000 | 40-55 | 250 |
