Экран стальной ЭС
Стальной экран ЭС — надёжная конструкция для закрытия труб, радиаторов и инженерных узлов. Обеспечивает аккуратный внешний вид и повышает безопасность эксплуатации.
Экраны изготавливаются аналогично серии 5.904-62.
Назначение и область применения
- Защита от теплового воздействия отопительных приборов.
- Применение в помещениях категорий А, Б, В.
- Использование в зонах хранения ЛВЖ, газов, самовозгорающихся материалов.
- Установка между отопительным прибором и защищаемыми объектами.
Установка ограждения допускается в любом помещении, где по условиям эксплуатации требуется установка их перед отопительным прибором, не зависимо от температуры и влажности внутреннего воздуха.
Экран обеспечивает
- Снижение теплового воздействия.
- Предотвращение доступа к горячим поверхностям.
- Защиту от механических повреждений.

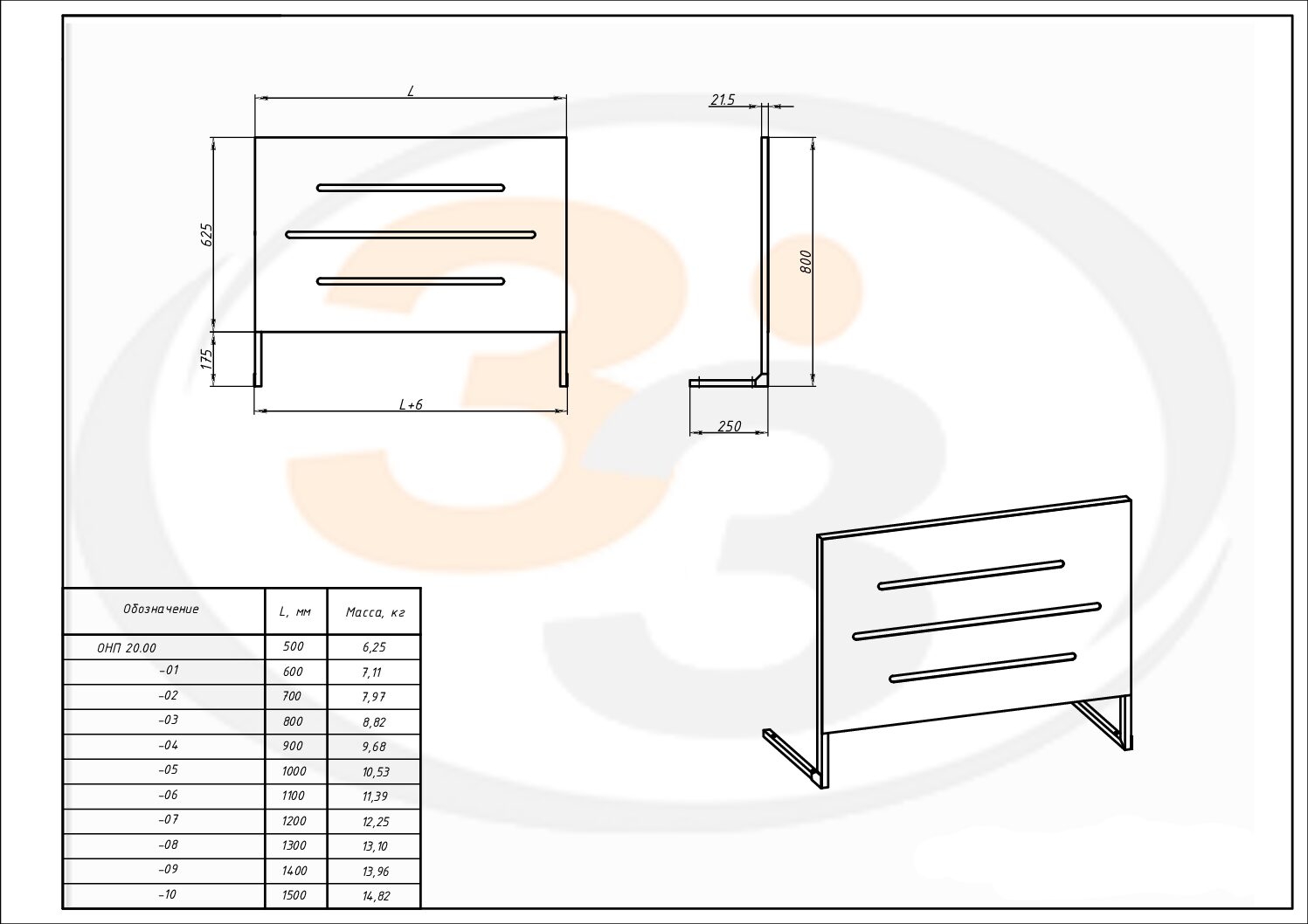

Конструкция
- Лист стальной толщиной 1-1,5 мм.
- Рама из профильной трубы 20×20/40×20 мм сварная.
- Крепление листа к раме: заклёпки или сварка.

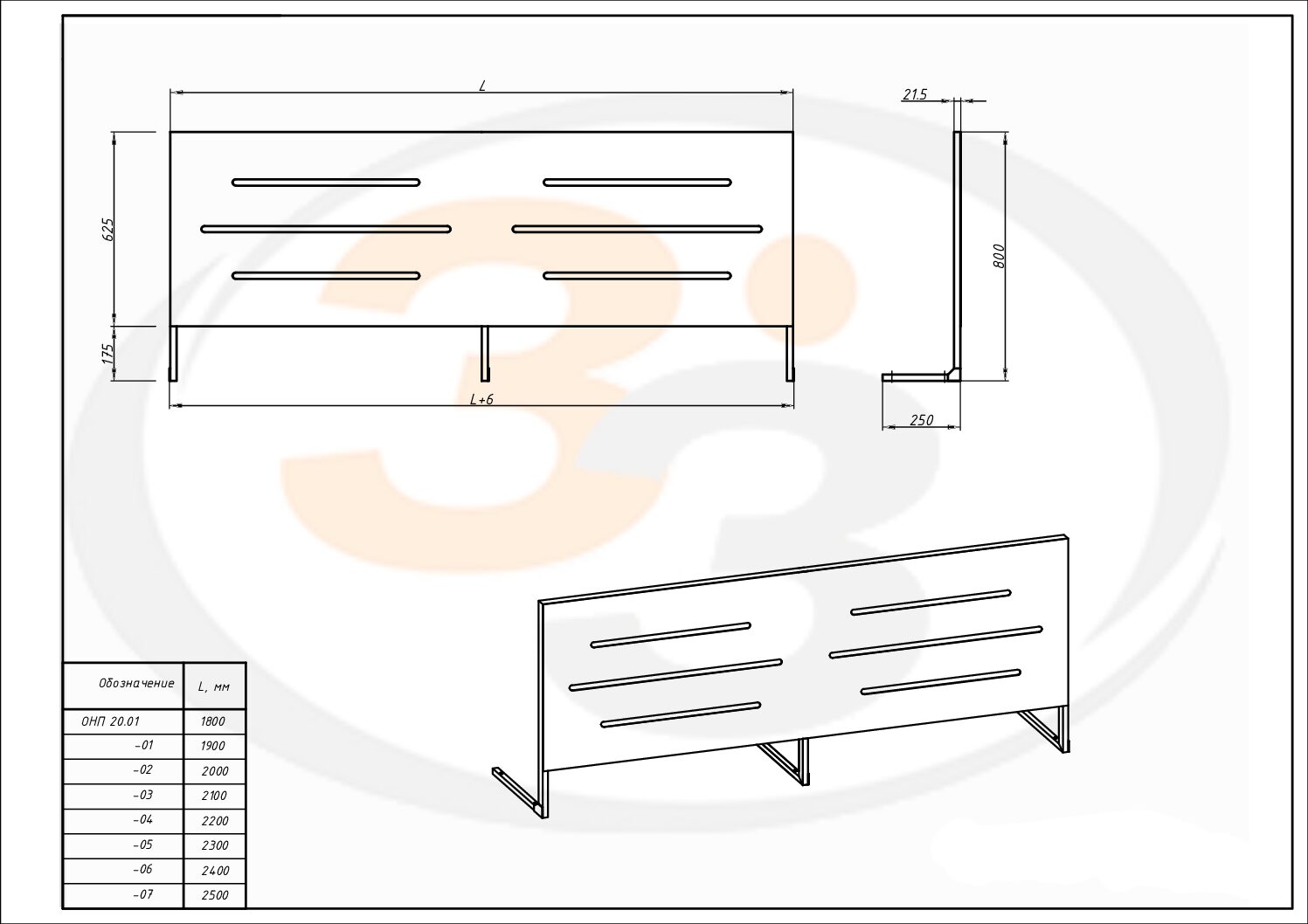

- Опорные стойки: 2 (длина 500-1700мм) или 3(длина 1800-2500) шт. в зависимости от длины.
- Опоры оснащены отверстиями для анкерного крепления.
- Торцы рамы закрыты пластиковыми заглушками.
- Монтажное расстояние до отопительного прибора: 100 мм.
- При длине L>2500мм, изготавливается с двух экранов по 1250мм.
Типоразмеры
Высота всех экранов — 800 мм.
Возможно изготовление нестандартных размеров, либо изготовление по чертежам заказчика!
| Обозначение | Длина L, мм | Ширина B, мм | Высота H, мм | Масса, кг |
| ЭС-900 | 900 | 250 | 800 | 9.6 |
| ЭС-1100 | 1100 | 250 | 800 | 11.4 |
| ЭС-1200 | 1200 | 250 | 800 | 12.3 |
| ЭС-1400 | 1400 | 250 | 800 | 14.1 |
| ЭС-1800 | 1800 | 250 | 800 | 17.9 |
| ЭС-2200 | 2200 | 250 | 800 | 21.7 |
| ЭС-2400 | 2400 | 250 | 800 | 24.0 |
| ЭС-2800 | 2800 | 250 | 800 | 28.2 |
Покрытие
- Покрытие: порошковая окраска (стандарт — RAL 9016) возможен любой RAL по каталогу.
- Климатическое исполнение: 01 по ГОСТ 15150-69.
Требования к монтажу
- Установка вдоль отопительного прибора с перекрытием торцов на 150-200 мм.
- Обеспечение лёгкосъёмности для обслуживания.
- Возможность установки нескольких экранов подряд.
- Компенсация неровностей пола прокладками.
- Сохранение доступа для очистки.
- Экран устанавливается на расстоянии 100мм от отопительного прибора и фиксируется анкерами, предотвращая смещения и опрокидывания.
Обозначение
Пример: ЭС-1800 (ОНП 20.00-04)
- «ЭС» — экран стальной.
- «1800» — длина в мм.
- Высота — 800 мм.
- Ширина опоры — 250 мм.
