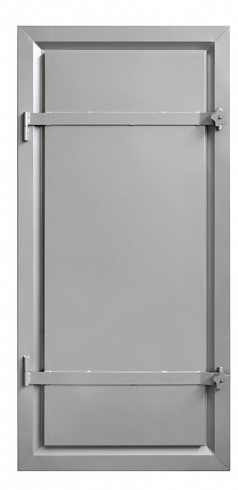

Двери и люки для вентиляционных камер Серия 5.904-4 Применяются для установки в вентиляционных камерах, центральных кондиционерах и каналах.
Изготавливаются утепленными и неутепленными.
- Утепленные двери (ДУс) и люки (ЛУс) в отличие от неутепленных (Дс и Лс) имеют теплоизоляцию из минеральной ваты.
- Двери Дс 0,9 х 0,4 и ДУс 0,9 х 0,4 устанавливают в вентиляционных камерах и центральных секционных кондиционерах.
- Двери Дс 1,25 х 0,5 и ДУс 1,25 х 0,5 — в вентиляционных камерах и кондиционерах, выполненных в строительных конструкциях.
- Крепление дверей и люков к стенам осуществляется приваркой рамы двери (люка) к металлической окантовке проема или закладным деталям.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Двери и люки изготавливаются в климатических исполнениях У и УХЛ категории размещения 3 и 4 для эксплуатации в макроклиматических районах с умеренным и холодным климатом по ГОСТ 15150.
ГАБАРИТНЫЕ РАЗМЕРЫ
| Обозначение | НхВ, мм | Размер проема в раме, мм | Масса, кг | ||
|---|---|---|---|---|---|
| Дверь | Дс | 0,9х0,4 | 1000х525 | 905х405 | 17,8 |
| Дверь | Дс | 1,25х0,5 | 1375х650 | 1255х505 | 24,0 |
| Дверь | ДУс | 0,9х0,4 | 1000х525 | 905х405 | 23,7 |
| Дверь | ДУс | 1,25х0,5 | 1375х650 | 1255х505 | 33,6 |
| Люк | Лс | 0,6х0,5 | 625х725 | 505х605 | 15,3 |
| Люк | ЛУс | 0,6х0,5 | 625х725 | 505х605 | 20,2 |
