Диффузоры универсальные ДПУ-М

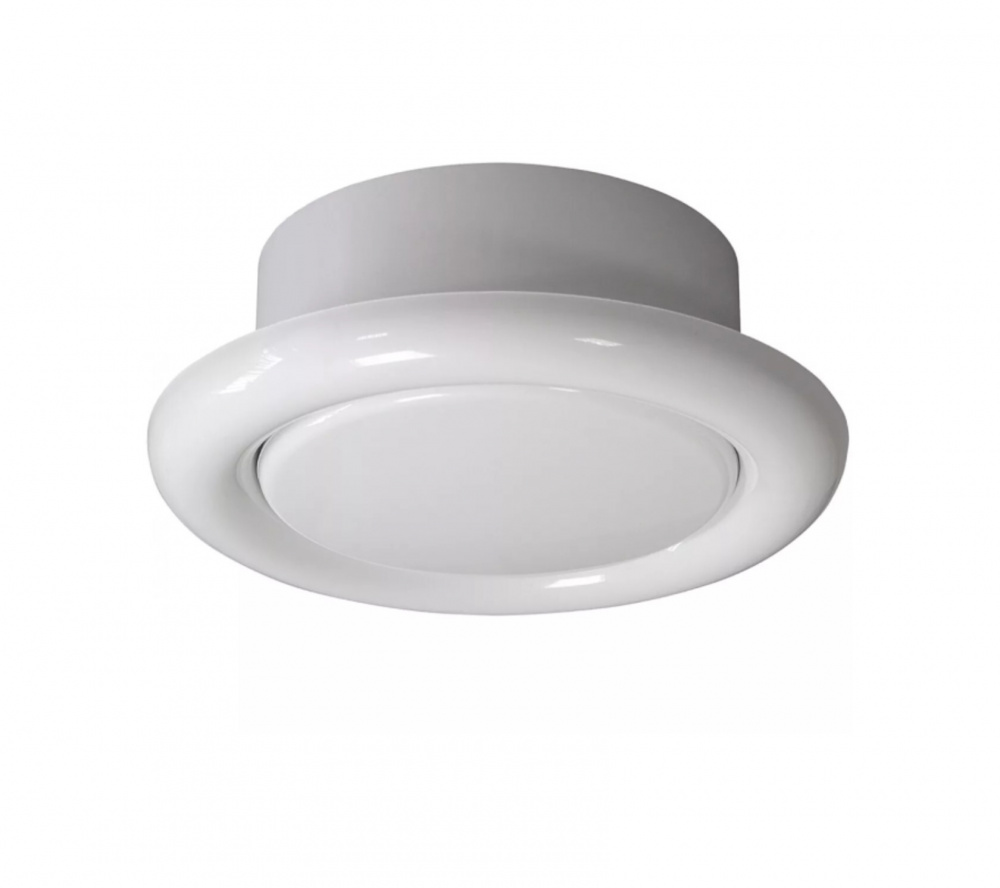

Диффузоры ДПУ-М круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в жилых, административных, общественных и производственных помещениях.
ДПУ-М может также использоваться в качестве запорного клапана при отключении системы вентиляции или отдельных ее участков. Диффузор ДПУ-М состоит из корпуса, присоединительного патрубка и подвижного обтекателя.
В диффузорах ДПУ-М при перемещении обтекателя с закручивателем соответственно вдоль оси корпуса изменяются вид формируемой приточной струи (от вертикальной смыкающейся конической до горизонтальной веерной) и ее дальнобойность, что позволяет реализовать посезонное регулирование систем вентиляции и кондиционирования воздуха.
Положение подвижной вставки определяется размером b. При b = 0 мм подвижная вставка устанавливается заподлицо с корпусом. При b>0 вставка выдвигается из корпуса.
Распространенные размеры диффузоров ДПУ-М — Ф100, Ф125, Ф160, Ф200, Ф250.
| Размеры, мм | ||||
| Тип диффузора | A, мм | D, мм | E, мм | Вес не более, кг |
| ДПУ-М 100 | 100 | 150 | 55 | 0,20 |
| ДПУ-М 125 | 125 | 170 | 55 | 0,25 |
| ДПУ-М 160 | 160 | 215 | 60 | 0,35 |
| ДПУ-М 200 | 200 | 258 | 60 | 0,45 |
Дальнобойность приточной струи зависит от типа конструкции подвижной части и ее положения относительно корпуса диффузора.
Материал – полипропилен белого цвета – выдерживает температуру до +70оС, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку.
